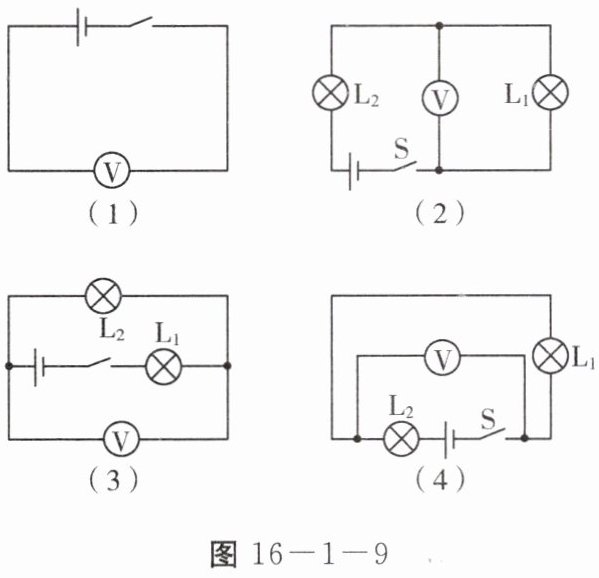

6. 在横线上写出电路图16-1-9中,开关闭合后电压表的测量对象。(均选填“电源电压$”“L_1$两端的电压”或$“L_2$两端的电压”)

(1)电源电压；
(2)L₁两端的电压；
(3)L₂两端的电压；
(4)L₁两端的电压。

答案：
(1)电源电压
(2)L₁两端的电压
(3)L₂两端的电压
(4)L₁两端的电压

7. 小吉同学用图16-1-10所示电路测量$L_1$两端的电压,试触时出现了下列现象,请分别指出出现这些现象的原因是什么。

(1)电压表指针偏转角度太小,原因是所选量程偏大。
(2)电压表指针偏出最大示数,原因是所选量程偏小。
(3)电压表指针反偏,原因是“+”“-”接线柱接反了。
(4)电压表指针偏转但灯不亮,原因是灯L₁坏了。

答案：
(1)所选量程偏大
(2)所选量程偏小
(3)“+”“-”接线柱接反了
(4)灯L₁坏了

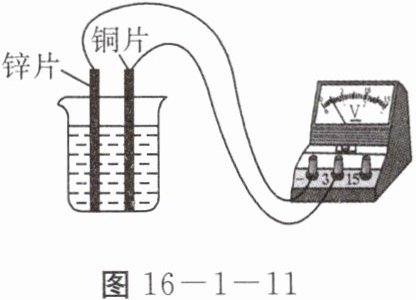

1. 【跨学科·化学】在烧杯中加入盐水,将铜片和锌片放在盐水中,这就是一个电池。用电压表测量这个自制电池的电压,其现象如图16-1-11所示。下列说法正确的是(A)

A.铜片是电池正极
B.锌片是电池正极
C.盐水不导电
D.电压表正、负接线柱接反了

答案： A　点拨:题图中铜片与电压表的正接线柱连接，指针正向偏转，说明铜片是该盐水电　池正极，锌片是电池负极，故A正确，B错误;盐水是盐的水溶液，容易导电，属于导体，故C错误;题图中电压表的指针正向偏转，电压表正、负接线柱接法正确，故D错误。

2. 【理论知识】一只电压表有0～3V和0～15V两个测量范围,实验中用的测量范围是0～3V,某次实验中刻度盘上0～3V刻度模糊,从0～15V测量范围的刻度盘上读出电压恰好是6.5V,则实际测得的电压是(C)
A.6.5V
B.2.5V
C.1.3V
D.1.15V

答案： C

3. 【实际应用】教室的灯管之间是并联的,灯管正常发光时两端电压为220V；多开一盏灯,干路上的电流大小会变大(选填“变大”“变小”或“不变”)。

答案： 并　220　变大
