《2025年三维数字课堂九年级物理上册人教版》

【例 5】 如图 4,要使灯$ L_1 $和$ L_2 $串联,应闭合开关$S_3$；要使灯$ L_1 $和$ L_2 $并联,应闭合开关$S_1、S_2$。若将$ S_1、$$S_3 $同时闭合,整个电路会出现短路。

答案： 思路分析：本题考查学生判断电路中开关状态改变时电路连接方式怎样改变的能力。解题时,可用“电流法”进行判断,根据开关处于不同状态时,电流是怎样通过各个元器件的来确定电路的连接方式,注意当电流不经过任何用电器就形成通路,这时就发生了电源短路。
答案：$S_3 S_1、$$S_2 $短路

1.(北京)下列物品中,通常情况下属于导体的是(C)
A.陶瓷杯
B.橡皮
C.钢尺
D.塑料水瓶

答案： 1.C 点拨:陶瓷杯、橡皮、塑料水瓶都不容易导电，是绝缘体，ABD 不符合题意；钢尺是由金属材料制成的，容易导电，是导体，C符合题意。

2.(广西)用丝绸摩擦两根玻璃棒,则两根玻璃棒(C)
A.得到电子
B.带负电
C.靠近时会互相排斥
D.靠近时会互相吸引

答案： 2.C 点拨:用丝绸摩擦玻璃棒，玻璃棒会失去电子而带上正电荷，AB错误；由电荷间的相互作用规律知，两根玻璃棒靠近时会因带有同种电荷而互相排斥，C正确，D错误。

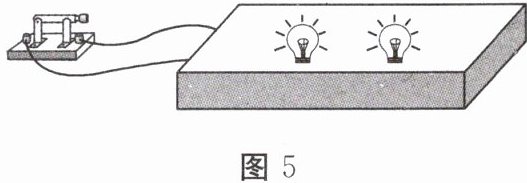

3.(成都)如图 5 所示,纸盒外有两只小灯泡和一个开关,闭合开关两灯都亮,断开开关两灯都不亮。下列判断正确的是(B)

A.盒内一定有两节电池
B.盒内一定有电源供电
C.两只灯泡一定是串联关系
D.两只灯泡一定是并联关系

答案： 3.B 点拨:灯可以发光，则电路中一定有提供电能的电源，但电源的种类不能确定，B正确，A错误；由一个电源、两只小灯泡、一个开关和若干导线组成的电路可能是串联电路，开关控制整个电路，开关断开两灯泡都不亮；也可能是并联电路，当开关接在干路上时，也可以控制两只灯泡同时亮、同时灭，CD错误。

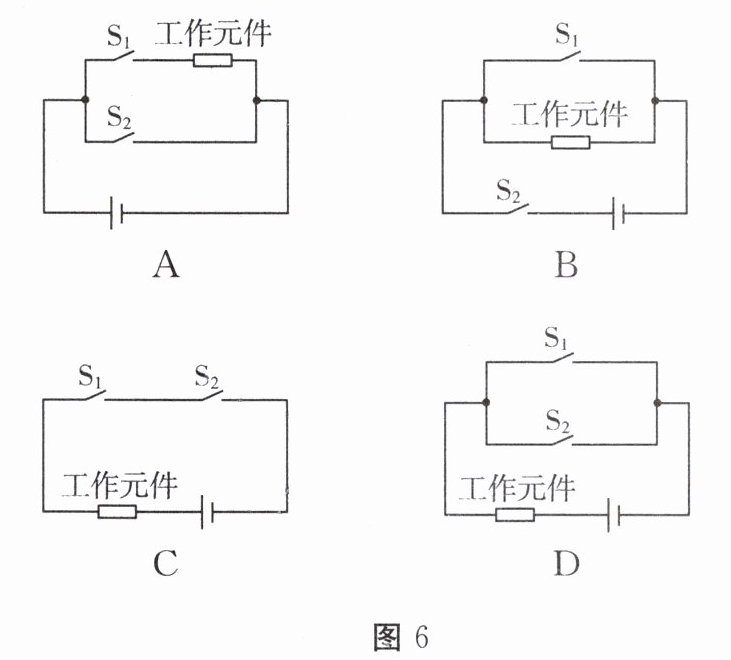

4.(福建)小闽设计家庭保险箱指纹锁的电路图,指纹识别成功相当于开关闭合,录入两人的指纹,其中任意一人的指纹识别成功就能开锁。图 6 中符合要求的电路图是(D)

答案： 4.D 点拨:指纹识别成功相当于开关闭合，其中任意一人的指纹识别成功就能开锁，说明每个开关都能控制工作元件，故应将两个开关并联后与工作元件串联，D正确。

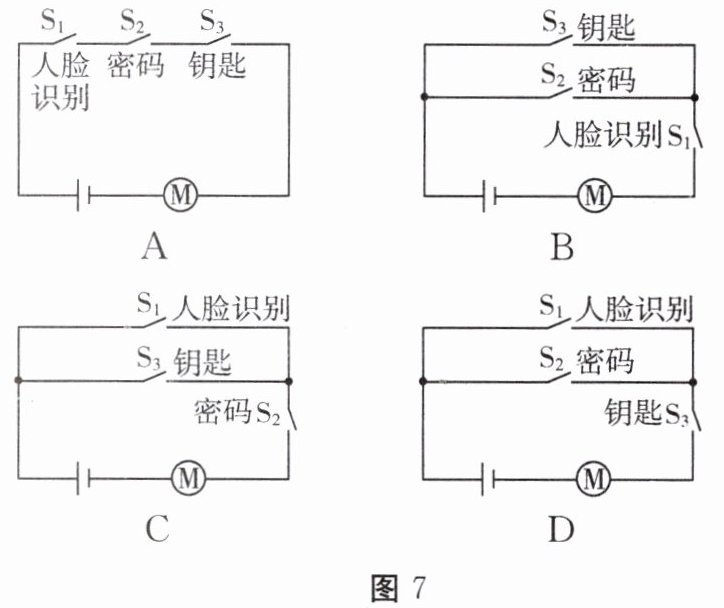

5.(湖南)科技小组模拟“智能开锁”设计的电路图,有两种开锁方式,即“人脸识别”与输入“密码”匹配成功,或“人脸识别”与使用“钥匙”匹配成功才可开锁。现用$ S_1 $表示“人脸识别$”,S_2、$$S_3 $分别表示“密码”“钥匙”。匹配成功后对应开关自动闭合,电动机才工作开锁。图 7 中满足上述两种方式都能开锁的电路是(B)

答案： 5.B 点拨:由题意，知“人脸识别”与输入“密码”匹配成功，或“人脸识别”与使用“钥匙”匹配成功才可开锁，即只要有一个条件满足，电动机就工作，所以“人脸识别”开关与电动机应在干路上，“密码”开关与“钥匙”开关并联，B符合题意，ACD不符合题意。
