1. 日常生活中,变阻器有着广泛的应用,下列没有应用变阻器的是(
A.调台灯亮度的装置
B.调收音机音量大小的电位器
C.调收音机频道的装置
D.调节电动车速度的装置
C
)A.调台灯亮度的装置
B.调收音机音量大小的电位器
C.调收音机频道的装置
D.调节电动车速度的装置
答案:
C
2. 如图 16 - 4 - 1 所示,有关滑动变阻器的使用,下列说法错误的是(

A.铭牌上的“10 Ω 2 A”表示滑动变阻器的变阻范围是 0~10 Ω
B.滑动变阻器要“一上一下”接线才能发挥变阻的作用
C.C、D 接线柱接进电路为定值电阻
D.A、C 端接进电路,向 D 端移动滑片 P,电阻增大
]

C
)A.铭牌上的“10 Ω 2 A”表示滑动变阻器的变阻范围是 0~10 Ω
B.滑动变阻器要“一上一下”接线才能发挥变阻的作用
C.C、D 接线柱接进电路为定值电阻
D.A、C 端接进电路,向 D 端移动滑片 P,电阻增大
]
答案:
C 点拨:滑动变阻器铭牌标有“10Ω 2A”,10Ω表示滑动变阻器连入电路的最大电阻是10Ω,则滑动变阻器的调节范围是0~10Ω,故A正确;滑动变阻器接入电路中,要采用“一上一下”的接线方法,故B正确;接线柱C、D接进电路,此时滑动变阻器接入电路的电阻为0,故C错误;接线柱A、C接进电路,向D移动滑片P,滑动变阻器电阻丝接入电路中的长度变大,电阻增大,故D正确。

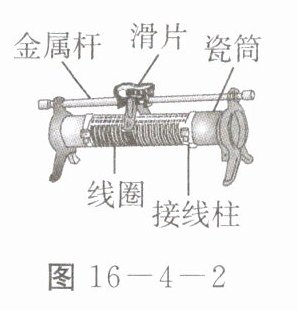

3. 如图 16 - 4 - 2 所示是实验室常用的一种滑动变阻器。关于该滑动变阻器的构造,下列说法正确的是(

A.金属杆是绝缘体,瓷筒是导体
B.线圈是用电阻较大的合金线制成
C.滑片与线圈之间是绝缘的
D.制成线圈的合金线所有表面都是绝缘的
B
)A.金属杆是绝缘体,瓷筒是导体
B.线圈是用电阻较大的合金线制成
C.滑片与线圈之间是绝缘的
D.制成线圈的合金线所有表面都是绝缘的
答案:
B

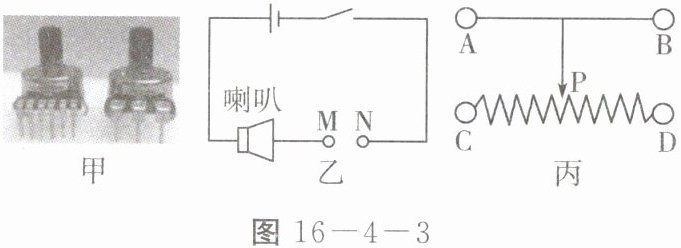

4. 如图 16 - 4 - 3 甲所示是音响上的音量调节装置,其简化电路如图 16 - 4 - 3 乙所示,需在 M、N 间接入一个滑动变阻器,使滑片 P 向右移动时电流减小,音量降低。滑动变阻器如图 16 - 4 - 3 丙所示,下列连接方式中可行的是(

A.M 接 A,N 接 B
B.M 接 C,N 接 D
C.M 接 A,N 接 D
D.M 接 C,N 接 B
D
)A.M 接 A,N 接 B
B.M 接 C,N 接 D
C.M 接 A,N 接 D
D.M 接 C,N 接 B
答案:
D
5. 在“用滑动变阻器改变电路中的电流”实验中,滑动变阻器连入电路的情况如图 16 - 4 - 4 所示,连入电路的电阻是电阻线
]

BP
(选填“AP”“BP”或“AB”)。闭合开关前,滑动变阻器的滑片 P 应移到A
(选填“A”或“B”)端。]
答案:
BP A
6. 如图 16 - 4 - 5 所示是滑动变阻器的不同连接方法,如果滑片 P 都向左移动,滑动变阻器接入电路的电阻改变的情况分别是甲:
变小
;乙:不变
;丙:不变
;丁:变大
。(均选填“变大”“变小”或“不变”)
答案:
变小 不变 不变 变大
