(1)由题图甲可知滑片左移,滑动变阻器接入电路的电阻变大,所以导线连接滑动变阻器的右下接线柱。(2)闭合开关,移动滑片,电流表无示数,说明电路断路,电压表示数始终接近电源电压,说明电压表串联接入电路,即与电压表并联的电阻断路,故选C。(3)探究电流与电阻的关系的实验需通过调节滑动变阻器保持定值电阻两端的电压不变；由题图丙知,电流表接入电路的测量范围是0～0.6 A,分度值为0.02 A,示数为0.24 A。(4)用平滑曲线连接各点,分析图像可得电压一定时,通过导体的电流与导体的电阻成反比。(5)为了保护电路,每次实验闭合开关前滑动变阻器的滑片需调到阻值最大处。
答案

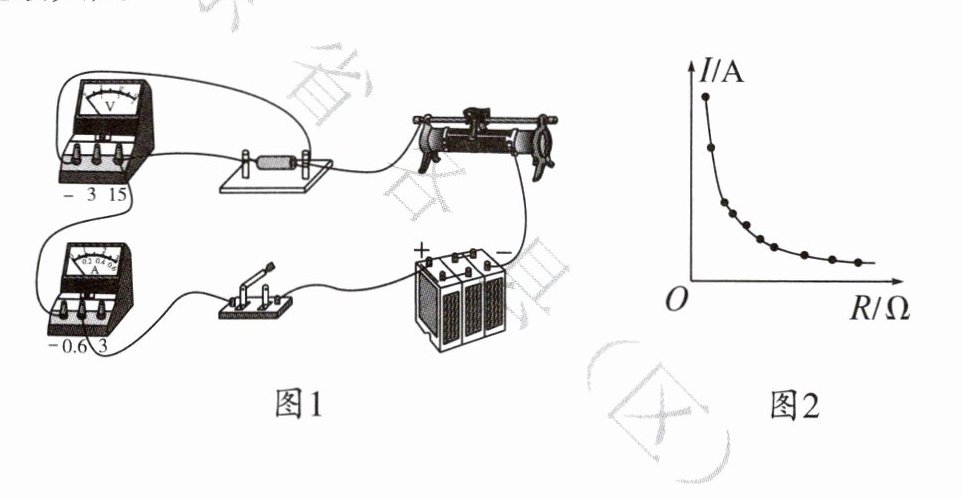

(1)如图1所示 (2)C (3)保持定值电阻两端的电压不变 0.24 (4)如图2所示 电压一定时,通过导体的电流与导体的电阻成反比 (5)甲组,闭合开关前滑动变阻器的滑片需调到阻值最大处

答案：
(1)滑动变阻器需“一上一下”连接，由于滑片左移，接入电阻变大，故导线连接滑动变阻器右下接线柱与定值电阻左侧（答案对应的合理接线即可）。
(2)C
(3)保持定值电阻两端电压不变；$0.24$
(4)用平滑曲线连接图2中各点；电压一定时，通过导体的电流与导体的电阻成反比。
(5)甲组，闭合开关前滑动变阻器的滑片需调到阻值最大处。

知识点1 探究电阻一定时电流与电压的关系
1. 小海同学用图甲所示的电路进行探究电流与电压的关系的实验。

(1)请用笔画线代替导线将图甲电路连接完整,要求滑动变阻器的滑片P向右移动时电流表的示数变小,导线不交叉。
如图所示
(2)连接电路时,开关应断开,闭合开关前,滑动变阻器的滑片P应位于最右端。
(3)连接完电路后,小海发现电流表和电压表的位置互换了,如果闭合开关,则电流表的示数为0。
(4)正确连接后,移动滑片P到某一位置时电压表的示数如图乙所示,此时定值电阻R两端的电压为2.2 V；根据实验数据绘制出定值电阻R的I-U图像如图丙所示。图像说明：当导体的电阻一定时,通过导体的电流与导体两端的电压成正比。

答案：
(1)如图所示
(2)断开 右
(3)0
(4)2.2 正比
