《2025年同步解析与测评学考练九年级物理上册人教版广东专版》

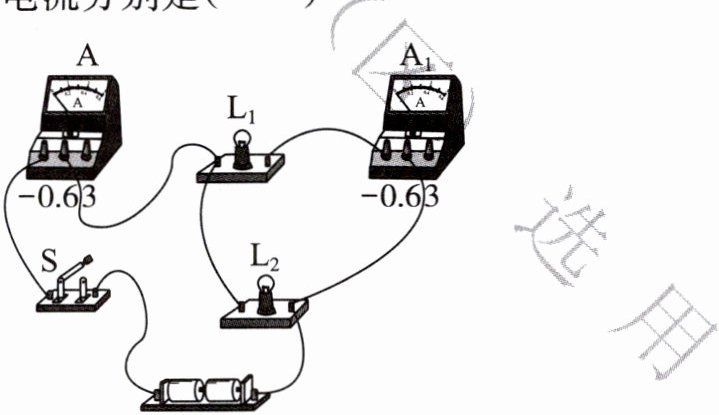

5. 如图所示的实验电路,闭合开关S后,电流表A的示数为0.5 A,电流表$A_1$的示数为0.3 A。则通过小灯泡$L_1、$$L_2$的电流分别是(A)


A.0.3 A 0.2 A
B.0.2 A 0.3 A
C.0.5 A 0.3 A
D.0.5 A 0.2 A

答案： A

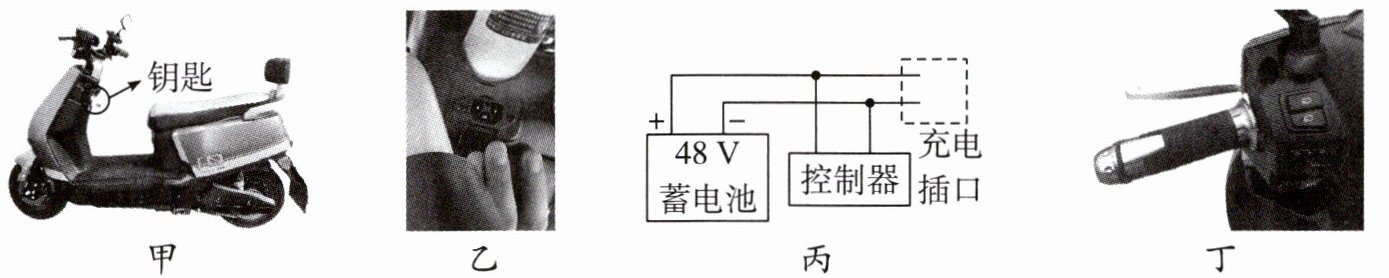

6. 图甲为人们所喜爱的电动车,它轻便、节能、环保。只要将图甲中的车钥匙插入锁孔并顺时针旋转一下,车子就通电了,但不会行驶。

(1)图乙是电动车的充电插口,内有金属插脚,在使用过程中绝不能拿硬币、手等去触碰；图丙是电动车的局部电路图,其中控制器是指电动车利用蓄电池工作的所有用电器。如果硬币碰到充电插口的两个金属插脚,可能会造成_________(选填“蓄电池”“控制器”或“充电插口”)损坏。
(2)给电动车充电时,电瓶相当于_________(选填“电源”或“用电器”),将电能转化为_________能,蓄电池和控制器是_________(选填“串联”或“并联”)的。

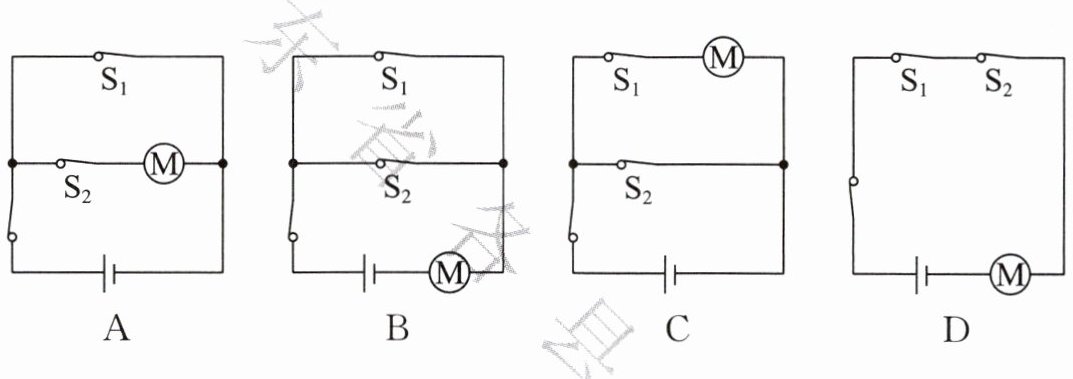

(3)电动自行车两刹车手柄(如图丁所示)中各有一只开关$S_1$和$S_2。$在行驶中用任一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作,以下电路符合要求的是_________。

(4)2024年11月1日起,电动车迎来新规,新规要求电动车上路时,骑行和搭乘人员必须佩戴安全头盔,车主在选择头盔时一定要选择有3C认证的产品。项目式学习小组的同学们想为共享电动车设计智能戴头盔系统：骑行前,扫码成功后,开关$S_1$闭合,指示灯L亮,但电机不工作；从车上取出头盔戴上后,头盔内遥控设备控制开关$S_2$闭合,电动机才通电工作；若只戴头盔不扫码则无法骑行。请你在虚线框内设计符合条件的电路图。

答案：

(1)蓄电池
(2)用电器 化学 并联
(3)D
(4)如图所示

[解析]
(1)因为硬币是导体，将硬币碰到充电插口的两个金属插脚时，使蓄电池的正负极相连，因此会造成蓄电池短路。
(2)电动车充电时是将电能转化为化学能，此时电瓶相当于用电器，蓄电池和控制器是并联在电路中的。
(3)由题意可知，电动车行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关应串联接在电路中，根据选项可知D符合题意。
(4)根据题意可知，开关$S_{1}$闭合，指示灯L亮，但电机不工作，说明开关$S_{1}$控制指示灯；开关$S_{2}$闭合，电动机才通电工作，说明开关$S_{2}$控制电动机；电动机和指示灯互不影响，是并联接入电路中的；若只闭合开关$S_{2}$，电动机不工作，说明开关$S_{1}$也控制电动机，即开关$S_{1}$在干路上，开关$S_{2}$与电动机在一条支路上，指示灯在另一条支路上。
