5. 两个灯泡连接在同一电路中,用电压表测得它们两端的电压相等,下列说法正确的是(A)
A.两个灯泡可能是串联
B.两个灯泡一定是并联
C.两个灯泡规格一定相同
D.通过两个灯泡的电流一定相等

答案： A

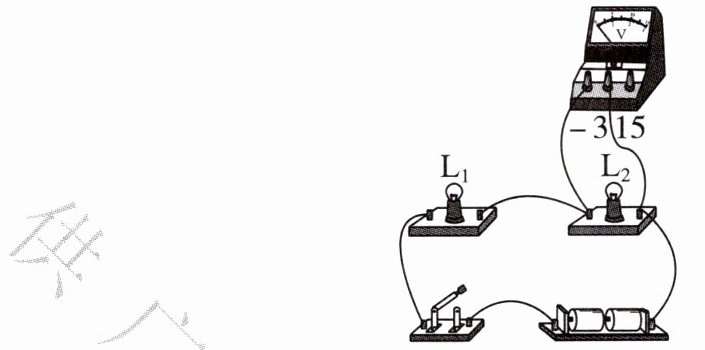

6. (2024·江苏盐城中考)在探究串联电路电压的特点时,闭合开关,两灯都不发光,电压表无示数。以下可能的是(B)

$A. L_1 $短路
$B. L_1 $断路
$C. L_2 $短路
$D. L_2 $断路

答案： B

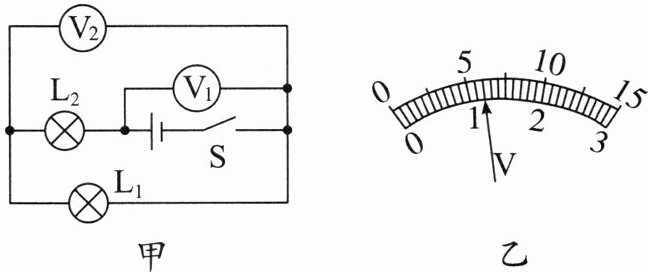

7. 如图甲所示的电路,当闭合开关后,灯$ L_1 $和$ L_2 $都发光,这时两只电压表的指针

偏

转

角

度相同,指针位置均为图乙所示。

(1)灯$ L_1 $和$ L_2 $是_________(选填“串”或“并”)联。
(2)电源电压 U 为_________ V；灯$ L_1 $两端的电压$ U_1 $为_________ V。
(3)求$ L_2 $两端的电压$ U_2。$
(1)串
(2)61.2
(3)4.8 V

答案：
(1)串
(2)6 1.2
(3)4.8 V

8. 一串小彩灯,每个小彩灯的正常发光的电压为 6 V,将这一串小彩灯接入 220 V 电路中,要串联37个小彩灯。小灯泡的结构如图所示,在正常情况下,细金属丝由于表面氧化铜而与灯丝支架不导通,若加上 200 V 以上电压时,氧化铜被击穿,细金属丝与灯丝支架导通。当其中一只彩灯灯丝烧断瞬间,其细金属丝两端电压达到220V,细金属丝与灯丝支架导通,保证其他灯泡继续发光。

答案： 37 220
