《2025年同步解析与测评学考练九年级物理上册人教版广东专版》

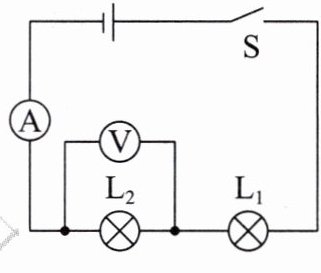

3. 如图所示的电路,闭合开关后两灯均不发光且电流表、电压表示数均为零。现将两灯位置互换后再次闭合开关,两灯均不发光,电流表示数仍为零,电压表指针明显偏转。根据以上信息判断该电路故障可能为(B)

$A. L_1 $断路、$L_2 $断路
$B. L_1 $断路、$L_2 $短路
$C. L_1 $短路、$L_2 $断路
$D. L_1 $短路、$L_2 $短路

答案： B

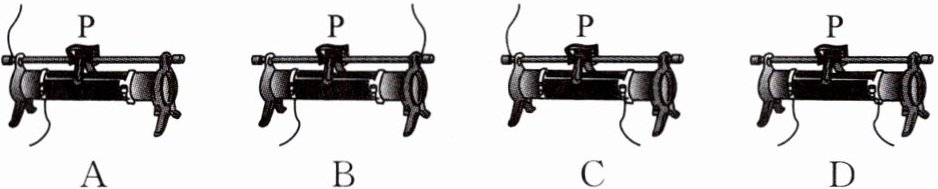

【典型例题 4】如图所示,给出了滑动变阻器四种接入电路的结构示意图。其中,当滑片 P 向左滑动时,使连入电路中的电阻变大的接法是(C)

答案： 思路导引 由题图 A 知,滑动变阻器接左上与左下两个接线柱,当滑片向左移动时,接入电路的电阻丝长度变短,接入电路的阻值变小,A 不符合题意。由题图 B 知,滑动变阻器接右上与左下两个接线柱,当滑片向左滑动时,电阻丝接入电路的长度变短,滑动变阻器接入电路的阻值变小,B 不符合题意。由题图 C 知,滑动变阻器接左上与右下两个接线柱,当滑片向左移动时,接入电路的电阻丝变长,接入电路的阻值变大,C 符合题意。由题图 D 知,滑动变阻器同时接下面两个接线柱,滑动变阻器被接成了定值电阻,当滑片向左滑动时,接入电路的阻值不变,D 不符合题意。
答案 C
