《2025年同步解析与测评学考练九年级物理上册人教版广东专版》

知识点1 串联电路的电流规律
1. 将两个不同的小灯泡串联在电路中,发现一个较亮,另一个较暗,则通过较亮灯泡的电流等于(选填“大于”“等于”或“小于”)通过较暗灯泡的电流,判断依据是串联电路中电流处处相等。

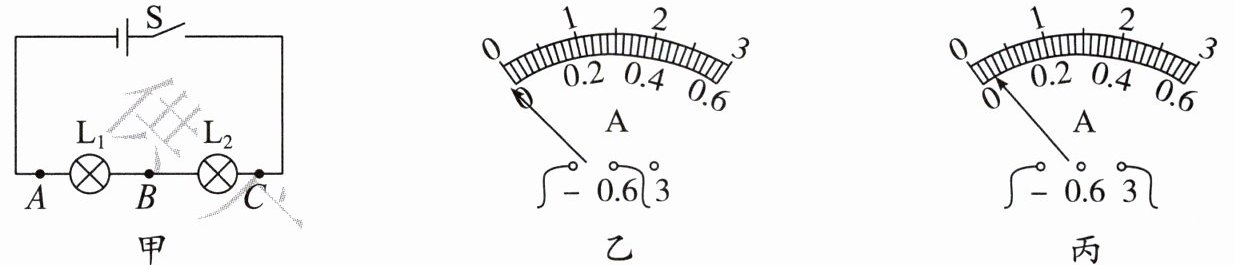

2. 小明设计了如图甲所示的电路,用于探究串联电路电流的特点。

(1) 连接电路时,开关 S 应该断开。
(2) 连接好电路,闭合开关 S 前,观察到电流表指针位置如图乙所示,则需要对电流表进行的操作是调零。
(3) 调整正确后,闭合开关 S,发现指针偏转到图丙位置,为了准确测量,接下来应进行的操作是断开开关,将电流表的测量范围改为0~0.6 A。

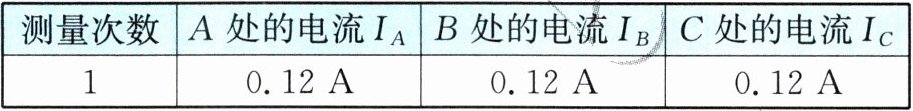

(4) 实验中,小灯泡应选规格不同(选填“相同”或“不同”)的小灯泡。小明做了一组实验,测量数据如下表：
| 测量次数 | A 处的电流 $I_{A}$ | B 处的电流 $I_{B}$ | C 处的电流 $I_{C}$ |
| 1 | 0.12 A | 0.12 A | 0.12 A |

于是他得出串联电路电流处处相等的结论。
小明的结论不可靠(选填“可靠”或“不可靠”)。
(5) 实验结束,拆除电路时,为了防止烧坏电路,应最先拆除电源两端的导线。

答案： 1.等于 串联电路中电流处处相等 2.
(1)断开
(2)调零
(3)断开开关,将电流表的测量范围改为0~0.6 A
(4)不同 不可靠
(5)电源

知识点2 并联电路的电流规律
3. 将灯泡 L₁ 和 L₂ 组成并联电路,已知干路电流是通过 L₁ 的电流的 1.5 倍,且 $I_{干}= 6 A$,则通过 L₁ 的电流 $I_{1}=$4A,通过 L₂ 的电流 $I_{2}=$2A。

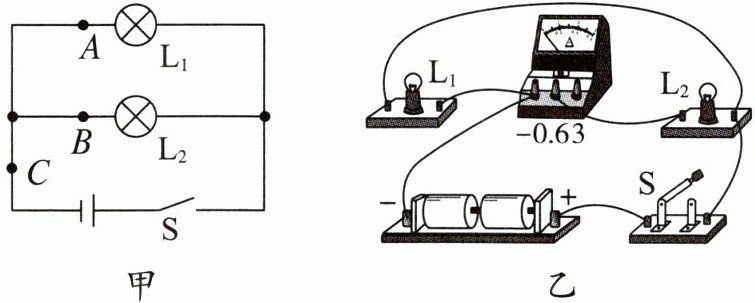

4. (2024·四川成都中考)在探究并联电路中的电流特点的实验中,图甲是某小组同学设计的电路图。

(1) 图乙是该小组连接的电路,闭合开关 S,电流表测量通过灯泡L₂的电流。

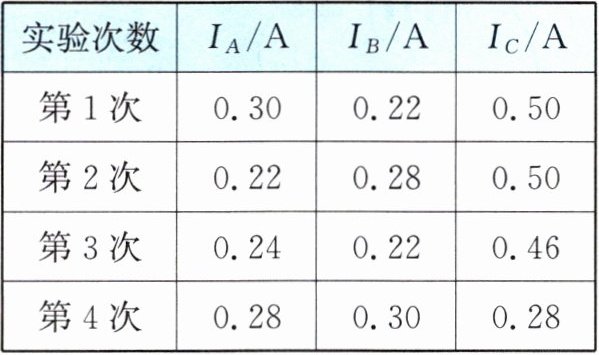

(2) 该小组同学换用不同规格的灯泡进行实验,用电流表多次测量 A、B、C 三点电流,记录实验数据如下表。
| 实验次数 | $I_{A}/A$ | $I_{B}/A$ | $I_{C}/A$ |
| 第 1 次 | 0.30 | 0.22 | 0.50 |
| 第 2 次 | 0.22 | 0.28 | 0.50 |
| 第 3 次 | 0.24 | 0.22 | 0.46 |
| 第 4 次 | 0.28 | 0.30 | 0.28 |

分析表中数据,以下说法不合理的是B(填选项字母)。
A. 四次实验中电流表的测量范围为 0～0.6 A
B. 表中的数据均在误差范围内
C. 此实验还可测量更多组数据
D. 通过多次实验,可避免偶然性
(3) 小成同学测量通过灯泡 L₁ 电流时,灯泡 L₁ 正常发光,灯泡 L₂ 忽亮忽灭,他接下来的操作应该是检查灯泡L₂支路的接线柱是否连接好(或检查灯泡L₂是否拧紧)(写出一条即可)。

答案： 3.4 2 4.
(1)灯泡L₂
(2)B
(3)检查灯泡L₂支路的接线柱是否连接好(或检查灯泡L₂是否拧紧)
