滑动变阻器→与被控制电路串联
滑动变阻器→一上一下(一上：任意选；一下：根据“近小远大”,滑动变阻器右下接线柱接到电路)
滑动变阻器→最上面两个接线柱接入电路→电阻小→电路中电流最大→灯泡很亮
滑片右移,灯泡变亮→电流变大,电阻变小
答案

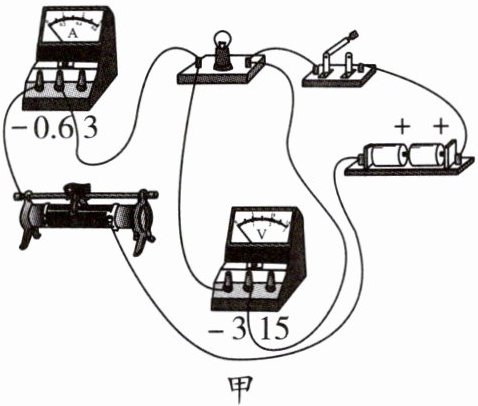

(1)如图甲所示

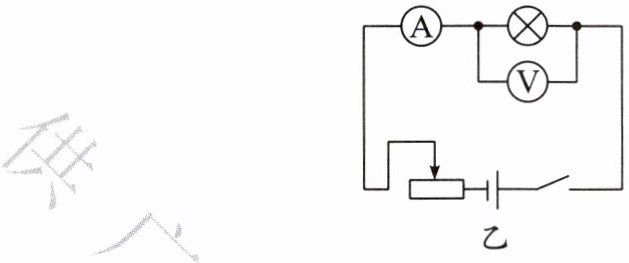

(2)如图乙所示

(3)左 (4)保护电路,且通过改变电阻来改变电路中的电流和灯泡两端的电压 (5)最上面
方法点拨
滑动变阻器使用口诀
控谁与谁串,接线“上下”连；要使阻值大,滑片远离“下”；开关闭合前,滑片置最大。

答案：
(1) 图示甲中电流表与滑动变阻器、灯泡串联，电压表与灯泡并联，电路连接正确。
(2) 图示乙中电流表、滑动变阻器与灯泡串联，电压表与灯泡并联，电路连接正确。
(3) 滑片左移，滑动变阻器接入电路的电阻减小，电路电流增大，灯泡变亮，故滑片向左移动。
(4) 滑动变阻器的作用：保护电路，且通过改变电阻来改变电路中的电流和灯泡两端的电压。
(5) 滑动变阻器最上面两个接线柱接入电路时，电阻最小，电路中电流最大，灯泡很亮。

知识点1 变阻器

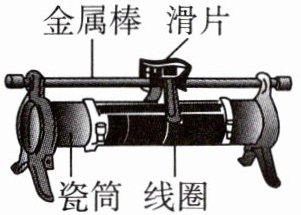

1. 下列关于滑动变阻器(如图所示)的构造说法正确的是(D)

A.线圈是用铜丝或铝丝制成
B.滑片与金属棒之间是绝缘的
C.滑片与线圈之间是绝缘的
D.瓷筒与线圈之间是绝缘的

答案： D

2. 滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的。如图所示,当滑片向C端移动时,它的电阻值变大(选填“变大”“不变”或“变小”)。

答案： 变大
