知识点1 串联电路的电压规律

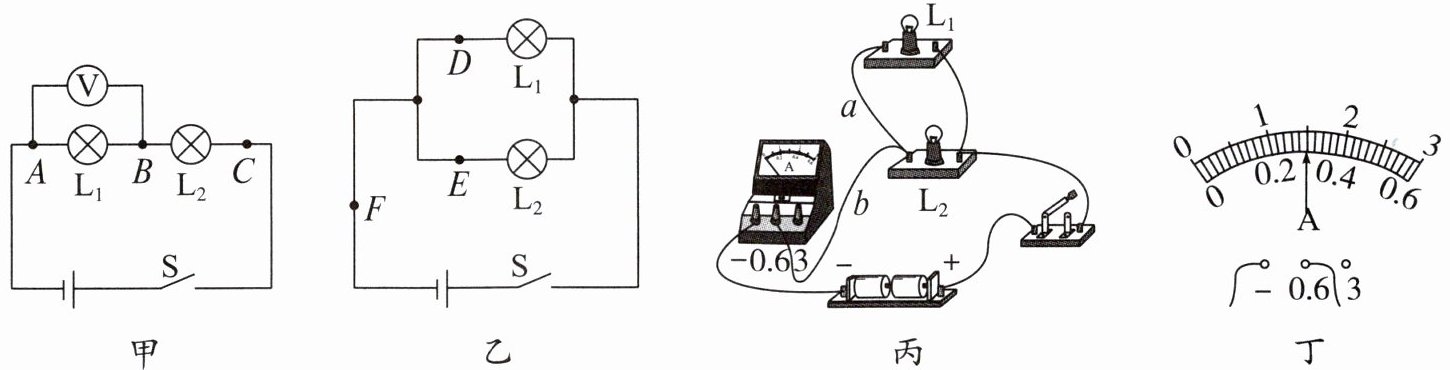

1. (2024·河南安阳中考)小明用两节干电池做探究串联电路的电压关系的实验,设计实验电路图如图甲所示。

(1)根据电路图,小明进行电路连接,当他连接好最后一根导线时两灯立即发光,小明在实验操作过程中出现的错误是连接电路时,开关没有断开。
(2)小明用电压表正确测量灯$ L_1 $两端的电压后,保持电压表的 B 连接点不动,只将 A 连接点改接到 C 连接点上,来测量灯$ L_2 $两端的电压。他这样操作不能(选填“能”或“不能”)测出灯$ L_2 $两端的电压。
(3)为了使探究得出的结论具有普遍意义,灯$ L_1、$$L_2 $应该选择规格不相同(选填“相同”或“不相同”)的小灯泡或者改变电源电压进行多次实验。

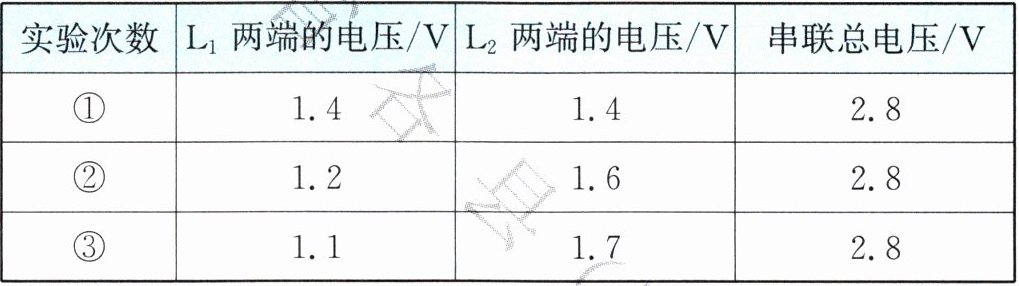

(4)小明记录的几组数据如表,分析表中数据得出结论：串联电路的总电压等于各用电器两端电压之和。
|实验次数|$L_1 $两端的电压/V|$L_2 $两端的电压/V|串联总电压/V|
|①|1.4|1.4|2.8|
|②|1.2|1.6|2.8|
|③|1.1|1.7|2.8|

(5)评估过程中,小明提出本次实验连接电压表时,可以不进行大测量范围试触。你认为可行吗？请说明理由。可行,两节干电池的电压不超过3V。

答案：
(1)连接电路时,开关没有断开
(2)不能
(3)不相同 改变电源电压进行多次实验
(4)串联电路的总电压等于各用电器两端电压之和
(5)可行,两节干电池的电压不超过3V
