《2025年同步解析与测评学考练九年级物理上册人教版广东专版》

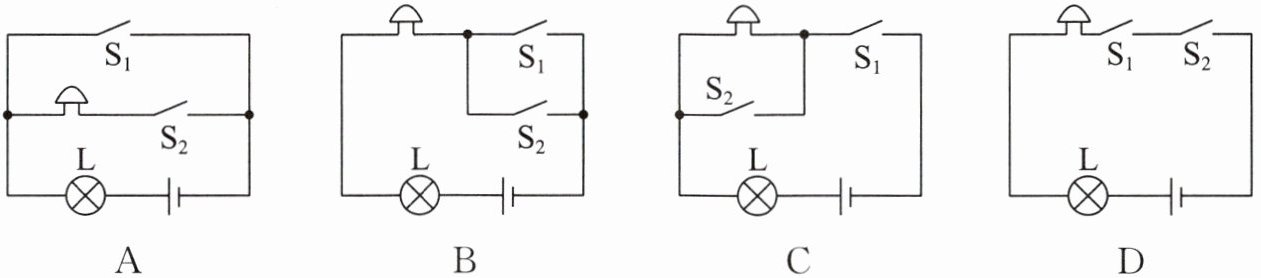

【典型例题2】立定跳远是体育测试项目之一。某同学想设计一种装置,用来监测过线起跳现象。当有同学踏上测试垫时,若站在规定区域,则开关$S_1、$$S_2$都闭合,小灯泡发光,电铃不响；若脚尖超过起跳线,则开关$S_2$闭合、$S_1$断开,小灯泡发光,同时电铃发出声音提示该考生脚尖过线。如图所示的电路中,符合设计要求的是( )

答案：
思路导引 根据题意可知,当有同学踏上测试垫时,若站在规定区域,则开关$S_1、$$S_2$都闭合,小灯泡发光,电铃不响；若脚尖超过起跳线,则开关$S_2$闭合、$S_1$断开,小灯泡发光,同时电铃发出声音提示该考生脚尖过线,这说明开关$S_1$与电铃、开关$S_2$并联后再与灯泡串联在电路中,故A正确。

答案 A

2. 汽车上司机如果没有系安全带,LED指示灯将亮起,系好安全带接通电路指示灯就会熄灭。安全带在电路中相当于一个开关,没有系好安全带时,指示灯所在电路应处于通路(选填“断路”“通路”或“短路”)状态。

答案： 开关 通路

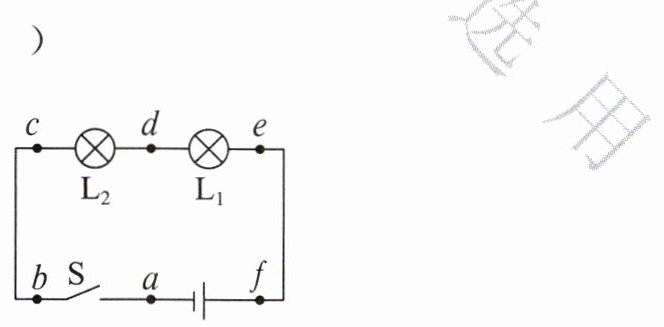

【典型例题3】如图所示的电路,闭合开关S后,发现$L_1、$$L_2$两灯泡都不亮。将一根导线的两端分别接到a、b点时,两灯都不亮；接到c、d点时,两灯都不亮；接到d、e点时,只有一只灯泡发光。则电路故障可能是(D)

A.开关S接触不良
B.灯泡$L_2$的灯丝断了
C.灯泡$L_2$的灯丝短路
D.灯泡$L_1$的灯丝断了

答案： 思路导引 由电路图可知,两灯泡串联,闭合开关,两灯均不亮,说明电路中某处断路,或两灯均短路,C错误。用一段导线的两端接触a、b两点或c、d两点时,两灯都不亮,说明此时电路仍是断路；当导线接触d、e两点时,只有一只灯泡发光,此时导线代替了灯泡$L_1($灯泡$L_1$一定不发光),所以此时一定是灯泡$L_2$发光(灯泡$L_2$的灯丝完好),此时电路处于通路状态(开关没有问题),由此说明该电路的故障是由于灯泡$L_1$断路造成的,D正确,A、B错误。
答案 D
