《2025年同步解析与测评学考练九年级物理上册人教版广东专版》

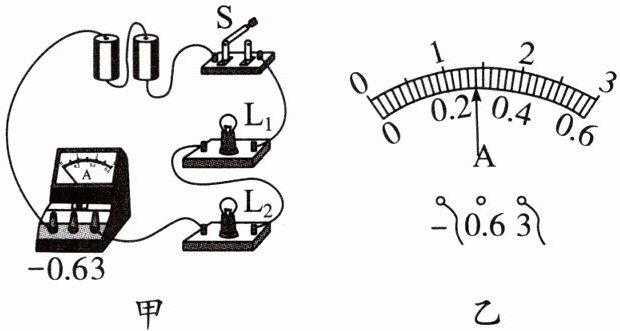

7. 如图甲所示,S 闭合后,两灯都发光,电流表 A 的示数如图乙所示,则通过灯泡$ L_1 $的电流是1.4A,因为在串联电路中,各处电流相等。

答案： 1.4 相等

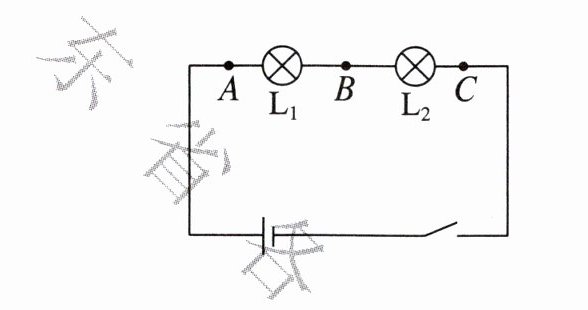

8. 小阳用如图所示的电路探究串联电路的电流规律,他利用两个完全相同的电流表、多个不同规格的小灯

泡

等

器

材,分别探究了流出灯泡 L_1 的电流 $I_{B}$ 与流入灯泡 L_1 的电流 $I_{A}$ 的关系、流出灯泡 L_2 的电流 $I_{C}$ 与流入灯泡 L_2 的电流 $I_{B}$ 的关系,实验数据如表 1、表 2 所示。

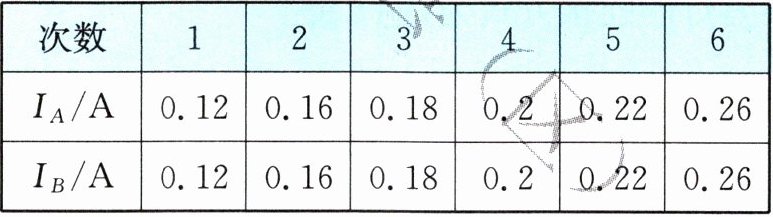

表 1
| 次数 | 1 | 2 | 3 | 4 | 5 | 6 |
| $I_{A}/A$ | 0.12 | 0.16 | 0.18 | 0.2 | 0.22 | 0.26 |
| $I_{B}/A$ | 0.12 | 0.16 | 0.18 | 0.2 | 0.22 | 0.26 |

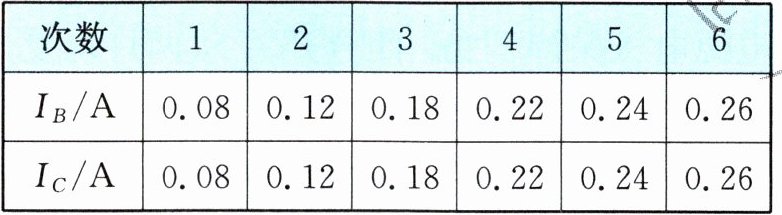

表 2
| 次数 | 1 | 2 | 3 | 4 | 5 | 6 |

| $I_{B}/A$ | 0.08 | 0.12 | 0.18 | 0.22 | 0.24 | 0.26 |
| $I_{C}/A$ | 0.08 | 0.12 | 0.18 | 0.22 | 0.24 | 0.26 |
(1) 分析表 1 中的数据归纳出的实验结论：A、B处的电流相等。分析表 2 中的数据归纳出的实验结论：B、C处的电流相等。
(2) 基于以上的分析进一步得出的结论：串联电路各处的电流都相等。

答案：
(1)A、B处的电流相等 B、C处的电流相等
(2)串联电路各处的电流都相等 【解析】
(1)分析题表1中的数据可知,Iₐ=Iᵦ,归纳出的实验结论:A、B处的电流相等。分析题表2中的数据可知,Iᵦ=Ic,即B、C处的电流相等。
(2)根据
(1)可知,Iₐ=Iᵦ,Iᵦ=Ic,故有Iₐ=Iᵦ=Ic,即串联电路各处的电流都相等。
