《2025年同步解析与测评学考练九年级物理上册人教版广东专版》

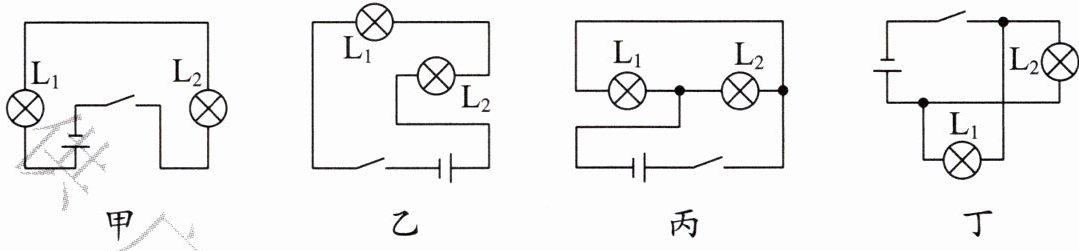

1. 下列电路图中,属于并联电路的是(D)

A.甲、乙
B.甲、丁
C.乙、丙
D.丙、丁

答案： D

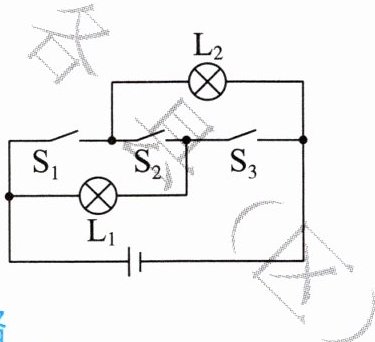

2. (2024·四川自贡中考)在如图所示的电路图中,闭合开关$S_1、$$S_3,$断开开关$S_2,$则灯泡$L_1、$$L_2$是并(选填“串”或“并”)联；若同时闭合开关$S_1、$$S_2、$$S_3,$则会造成电路短路。

答案： 并；短路

3. 关于串联电路和并联电路,下列说法不正确的是(D)
A.串联电路中,各用电器首尾依次连接；并联电路中,各用电器并列连接
B.串联电路中电流只有一条路径；并联电路中有多条电流路径
C.串联电路中,各用电器不能独立工作；并联电路中,各用电器互不影响
D.串联电路中,开关的作用与位置无关；并联电路中,开关不能同时控制所有用电器

答案： D

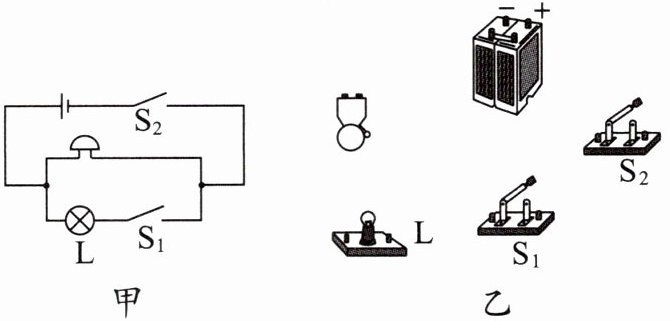

4. 根据图甲所示的电路图连接图乙中的实物元件。

答案：
答案如图所示

5. 关于生活中的一些电路连接,下列判断正确的是(C)
A.教室里的吊灯一个开关同时控制三盏灯的亮灭,则这三盏灯是串联的
B.道路两旁的路灯,晚上同时亮,早上同时灭,它们是串联的
C.一般家庭的卫生间都要安装照明灯和换气扇,使用时互不影响,它们是并联的
D.楼道中的声控灯只在天暗并且有声音时才能亮,因此声控开关、光控开关及灯是并联的

答案： C
