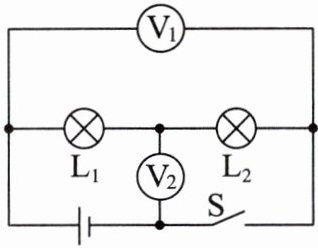

【典型例题 2】如图所示,电源电压不变,闭合开关 S,电压表$ V_1 $的示数为 6 V,电压表$ V_2 $的示数为 2 V。下列说法正确的是(D)

A.灯$ L_1 $两端电压为 2 V
B.电源两端电压为 4 V
C.断开开关,只将电压表$ V_2 $换成电流表,则灯$ L_1 $与$ L_2 $串联
D.断开开关,将两个电压表都换成电流表,则灯$ L_1 $与$ L_2 $并联

答案： 思路导引 由电路图可知,两灯泡串联,电压表$ V_1 $测电源电压,电压表$ V_2 $测灯$ L_2 $两端的电压,由两个电压表的示数可知,电源的电压 U = 6 V；电压表$ V_2 $的示数为 2 V,则灯$ L_2 $两端的电压$ U_2 = 2 V,$因串联电路中总电压等于各分电压之和,所以,灯$ L_1 $两端的电压$ U_1 = U - U_2 = 6 V - 2 V = 4 V,A、$B 错误。断开开关 S,只将电压表$ V_2 $换成电流表,此时电压表$ V_1 $与灯$ L_2 $串联后再与灯$ L_1 $并联,因电压表$ V_1 $的电阻很大,则该支路相当于断路,所以灯$ L_2 $不发光,只有灯$ L_1 $能发光,此时电路相当于灯$ L_1 $的简单电路,C 错误。将两个电压表都换成电流表,断开开关,由于电流表相当于导线,则电流分别流入两个灯泡,所以灯$ L_1 $与$ L_2 $并联,D 正确。
答案 D

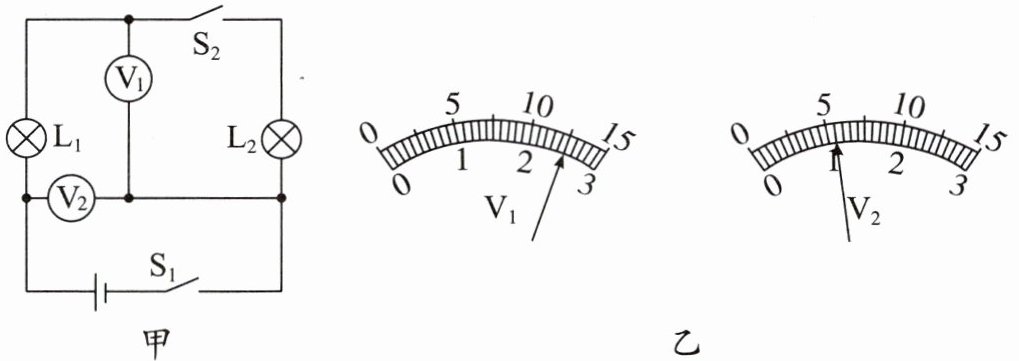

2. 如图甲所示的电路,闭合开关$ S_1、$$S_2,$电压表$ V_1、$$V_2 $的示数如图乙所示。则灯$ L_1 $两端的电压是3V；断开开关$ S_2,$电压表$ V_1 $的示数超测量范围(选填“变为 0”“等于电源电压”或“超测量范围”)。

答案： 3 超测量范围

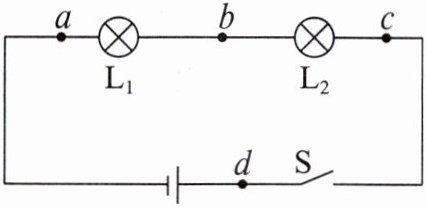

【典型例题 3】在电学实验中,遇到电路故障时常用电压表来检测。如图所示,电源电压恒为 4.5 V,闭合开关后两灯均不亮,用电压表先后测得 ad、ac 和 ab 两端的电压均为 4.5 V,则故障可能是(A)

A.灯$ L_1 $断路
B.灯$ L_2 $断路
C.灯$ L_1 $短路
D.灯$ L_2 $短路

答案： 思路导引 由电路图可知,灯$ L_1 $与$ L_2 $串联,闭合开关后两灯均不亮,说明电路出现断路故障。若用电压表测得 ab 两端的电压为 4.5 V,说明电压表的正负接线柱与电源的正负极形成通路,则电路中与电压表并联的灯$ L_1 $断路,A 符合题意。
答案 A
