6. 小明同学在测量未知电阻的阻值时,电压表损坏,于是他利用原有器材设计了如图所示的电路也顺利测出未知电阻$ R_x $的阻值。(滑动变阻器最大阻值为$ R_0 $,电源电压未知但不变)请将下列实验步骤补充完整：

(1)闭合开关$ S $,将滑动变阻器的滑片$ P 移到 a $端,记录电流表示数为$ I_1 $；
(2)闭合开关$ S $,将滑动变阻器的滑片$ P $移到b端,记录电流表示数为$ I_2 $；
(3)写出待测电阻的表达式：$ R_x = $$\frac{I_{2}}{I_{1}-I_{2}}R_{0}$(用$ R_0 $、$ I_1 $、$ I_2 $表示)。

答案： 6.
(2)b端　
(3)$\frac{I_{2}}{I_{1}-I_{2}}R_{0}$

7. (2024·山东聊城中考)在制作定值电阻的实践活动中,同学们在实验室找到一捆镍铬合金丝,其包装上标有“横截面积$ 1 \, mm^2 $,长度$ 10 \, m $”的字样。为了利用这捆镍铬合金丝制作一个$ 8 \, \Omega $的定值电阻,同学们先将这捆镍铬合金丝两端的绝缘皮刮掉接到接线柱上,然后进行了如下操作：

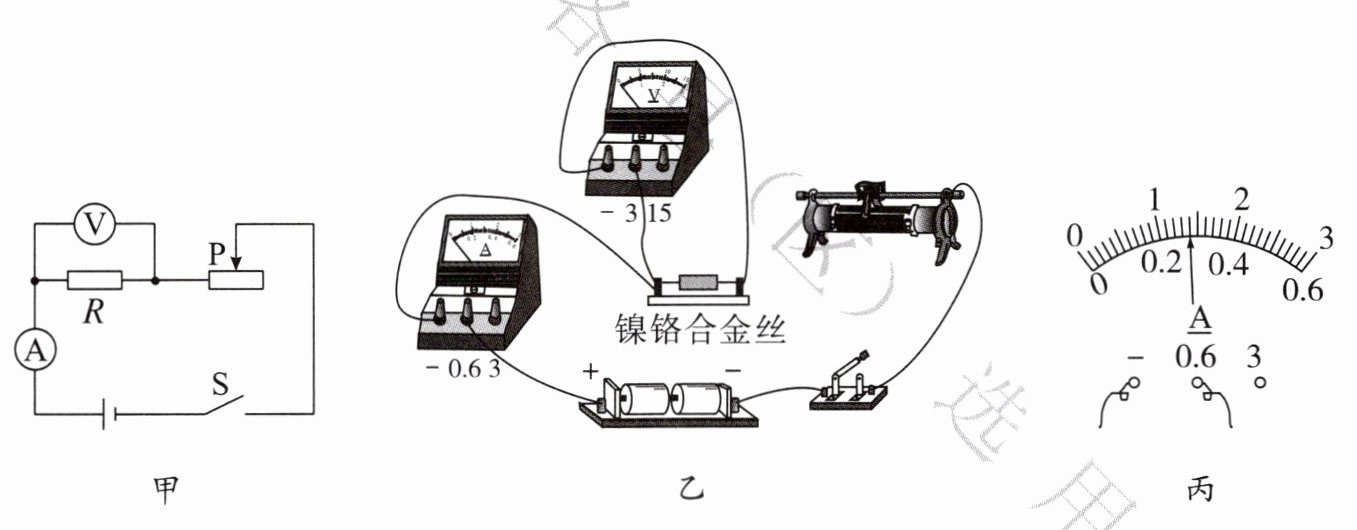

(1)根据图甲的电路图,以笔画线将图乙的实物电路连接完整(要求：导线不能交叉)。
甲 乙 丙

(2)闭合开关后,移动滑动变阻器滑片的过程中发现电流表、电压表均有示数,但始终不变化,出现这一现象的原因可能是______(填选项字母)。
A. 镍铬合金丝短路
B. 镍铬合金丝断路
C. 滑动变阻器短路
D. 滑动变阻器断路
(3)排除故障后闭合开关,移动滑动变阻器的滑片改变这捆镍铬合金丝两端的电压,测得多组电压及电流的值,将数据填入表格中。第三次实验时,电流表的示数如图丙所示,则测得的电流为______$ A $,计算该次的电阻值为______$ \Omega $(计算结果保留两位小数)。

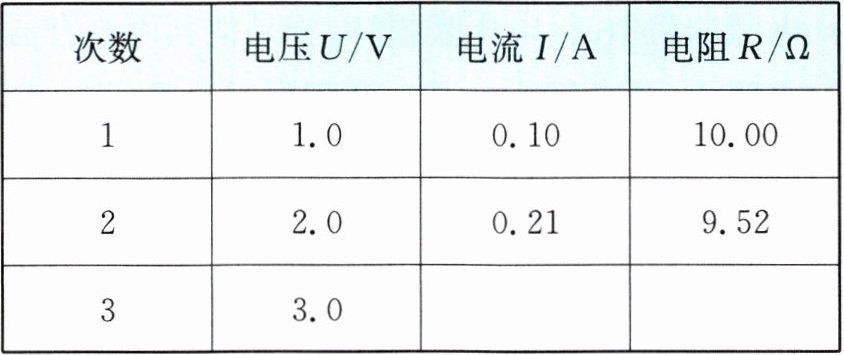

|次数|电压$ U / V $|电流$ I / A $|电阻$ R / \Omega $|
|1|1.0|0.10|10.00|
|2|2.0|0.21|9.52|
|3|3.0| | |

(4)为了确定这捆镍铬合金丝的电阻,上表在设计时还应增加的一项内容为______。
(5)根据实验的计算结果,制作$ 8 \, \Omega $的定值电阻应截取长度约为______$ m $的镍铬合金丝。

答案：
7.

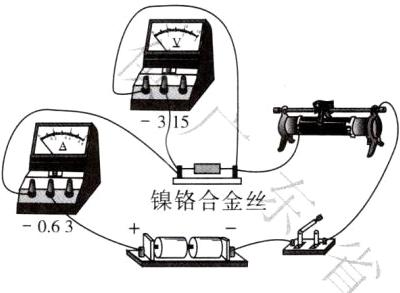

(1)如图所示

(2)C　
(3)0.28　10.71　
(4)电阻平均值$\overline{R}/\Omega $
(5)8
