知识点2 滑动变阻器的使用

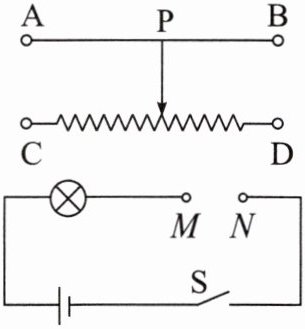

3. 如图所示,电路用滑动变阻器控制灯泡的亮暗,若当滑片P向右移动时,灯泡由亮变暗,则滑动变阻器连入电路的方式是(A)

A.C接N点,A接M点
B.D接N点,C接M点
C.B接N点,A接M点
D.D接N点,B接M点

答案： A

知识点3 变阻器的应用

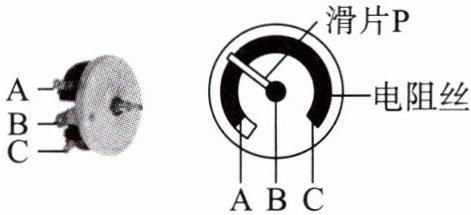

4. 旋转式变阻器(如图所示)与滑动变阻器相比,外形不同,但原理都是通过改变接入电路的导体的长度来改变其接电路的电阻。若图中旋转式变阻器的A、B两接线柱连入电路,则连入电路的弧形电阻片是AP(选填“AP”“PC”或“AC”)段,当转轴顺时针旋转时,它连入电路的电阻将变大(选填“变大”“变小”或“不变”)。

答案： 长度 AP 变大

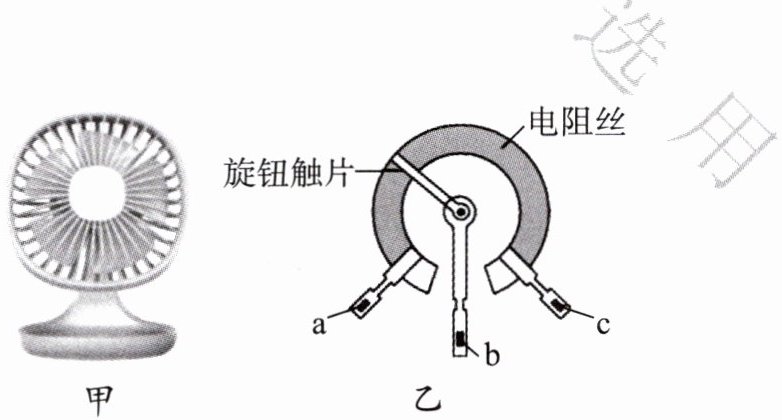

5. 图甲是常用的一种可调风速的小风扇,图乙为其用于调风速的机械电位器结构图,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与旋钮触片相连。下列有关说法正确的是(C)

A.机械电位器通过改变电阻丝的温度来改变接入电路的电阻
B.若将a、b接入电路中,顺时针转动旋钮时,风扇风速加快
C.若将b、c接入电路中,顺时针转动旋钮时,风扇风速加快
D.若将a、c接入电路中,顺时针转动旋钮时,风扇风速加快

答案： C

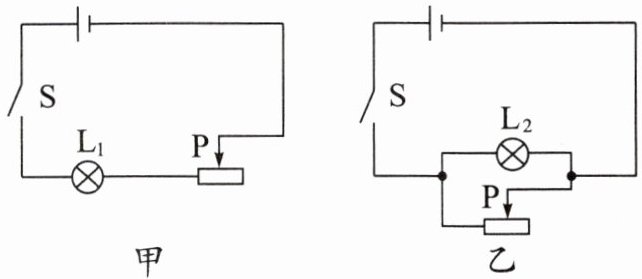

6. 如图所示,两个电路中电源电压保持不变,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡$L_1$和$L_2$的亮度变化是(C)

$A. L_1、$$L_2$都变暗
$B. L_1、$$L_2$都变亮
$C. L_1$变暗$,L_2$的亮度不变
$D. L_1$变暗$,L_2$变亮

答案： C
