《2025年同步解析与测评学考练九年级物理上册人教版广东专版》

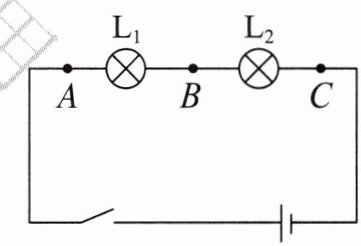

1. 如图所示,将电压表的两端分别连接 A 与 B、B 与 C、A 与 C,测量后可知电压之间的关系为$U_{AC}=U_{AB}+U_{BC}$。

2. 串联电路中电源两端电压等于各用电器两端电压之和,表达式为$U=U_{1}+U_{2}$。
3. 串联电池组两端的电压等于每节电池两端电压之和。

答案： 1.$U_{AC}=U_{AB}+U_{BC}$ 2.之和 $U=U_{1}+U_{2}$ 3.之和

1. 如图所示,分别测出图中小灯泡$ L_1、$$L_2 $以及电源两端的电压。并联电路中两个支路上小灯泡两端的电压与电源两端的电压相等。

2. 并联电路中电源两端电压与各支路用电器两端的电压相等,表达式为$U=U_{1}=U_{2}$。

答案： 1.相等 2.相等 $U=U_{1}=U_{2}$
