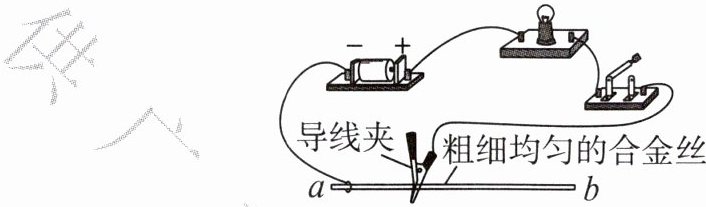

4. 下图为小明自制的一盏可调节亮度的小灯泡。连接电路前,应断开开关,并将导线夹头移到b端。闭合开关后,若要使灯泡变暗,应将导线夹头向b端移动(均选填“a”或“b”)。

答案： 断开 b b

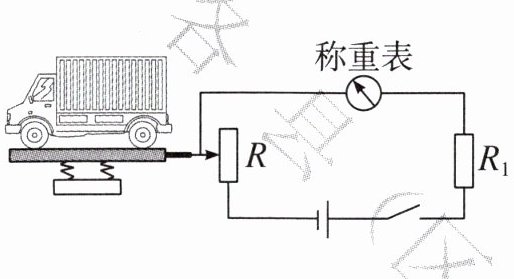

【典型例题 5】高速公路收费站对过往的超载货车实施计重收费,某同学结合所学物理知识设计了如图所示的计重秤原理图(电源两端电压一定),以下说法正确的是(C)

A.称重表相当于一个电压表
B.电路中的$ R_1 $是没有作用的
C.车辆越重,称重表的示数越大
D.车辆越重,称重表的示数越小

答案： 思路导引 由题图知$,R_1、$称重表、R 依次串联在电路中,称重表相当于一个电流表,A 错误。当车辆很重,滑片滑到最下端时,如果没有电阻$ R_1,$会造成电源短路,烧坏称重表或电源,因此$ R_1 $有保护电路的作用,B 错误。当车辆越重时,滑片向下滑,R 连入电路的阻值变小,电路中的总电阻变小,电路的电流变大,所以称重表的示数越大,C 正确,D 错误。
答案 C

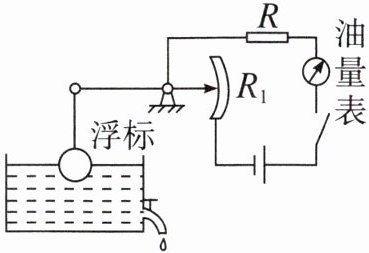

5. 下图是自动测定油箱内油量的装置。当油位上升时,关于油量表和$ R_1 $接入电路中的电阻情况,下列说法正确的是(B)

A.油量表相当于电流表$,R_1 $接入电路的电阻变大
B.油量表相当于电流表$,R_1 $接入电路的电阻变小
C.油量表相当于电压表$,R_1 $接入电路的电阻变大
D.油量表相当于电压表$,R_1 $接入电路的电阻变小

答案： B
