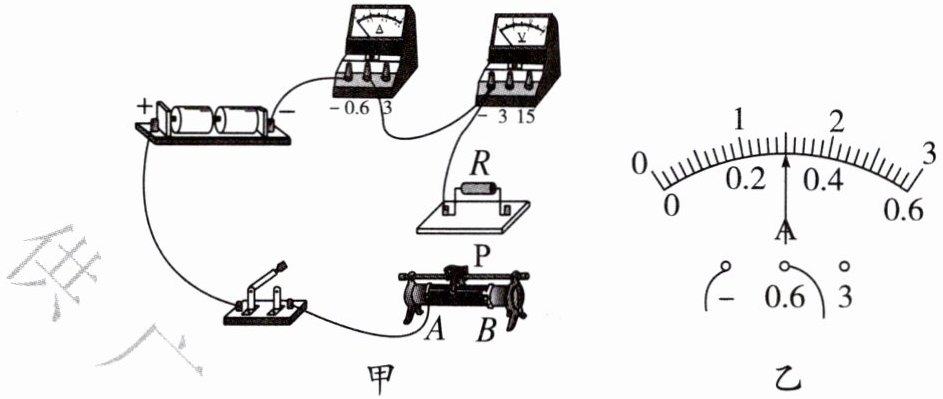

2. (2024·山西中考)实验室里有一个标识不清的定值电阻,小亮设计实验进行测量(电源为两节干电池)。

甲 乙
(1)根据公式______可知,通过对电流和电压的测量来间接测出导体的电阻。请用笔画线代替导线将图甲的电路连接完整(导线不得交叉)。
(2)连接电路时,开关应______,滑动变阻器的滑片$ P $应移到______(选填“$ A $”或“$ B $”)端。闭合开关,电压表示数接近电源电压,电流表无示数。经检查电流表及各接线处均完好,则电路的故障可能是______。
(3)排除故障后闭合开关,移动滑片使电压表示数为$ 2.4 \, V $,电流表示数如图乙所示,示数为______$ A $,则电阻为______$ \Omega $。小亮把该数据作为本实验的最终结果,请你做出评价或建议：______。

答案：
2.
(1)$R=\frac{U}{I}$　如图所示

(2)断开　B　电阻R断路
(3)0.3　8　应多次改变滑片位置，测量多组数据，求平均值来计算定值电阻的阻值，减小测量误差

知识点2 伏安法测量小灯泡的电阻
3. (2024·四川成都中考)小张用如图所示的电路测量小灯泡的电阻,电流表和电压表选用小的测量范围。闭合开关前,将滑动变阻器的滑片移到最右端的目

的

是______。闭合开关,她发现灯泡不亮,两电表的示数均很小,经过检查,确认电路连接正确,两电表均完好,小张的下一步操作应该是______。

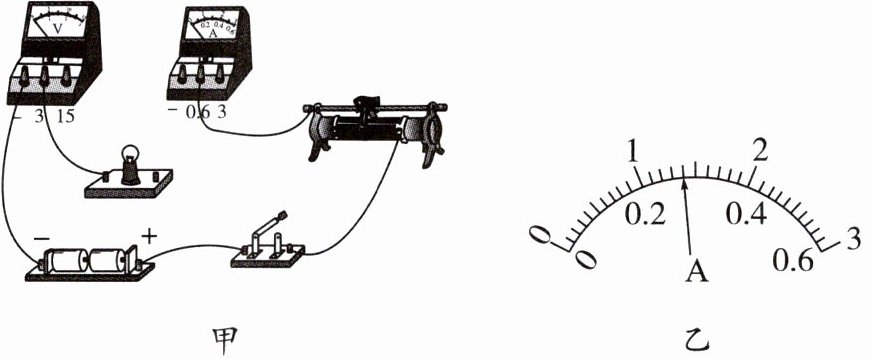

4. 小明同学要测量小灯泡的电阻,连接了如图甲所示的电路。

甲 乙

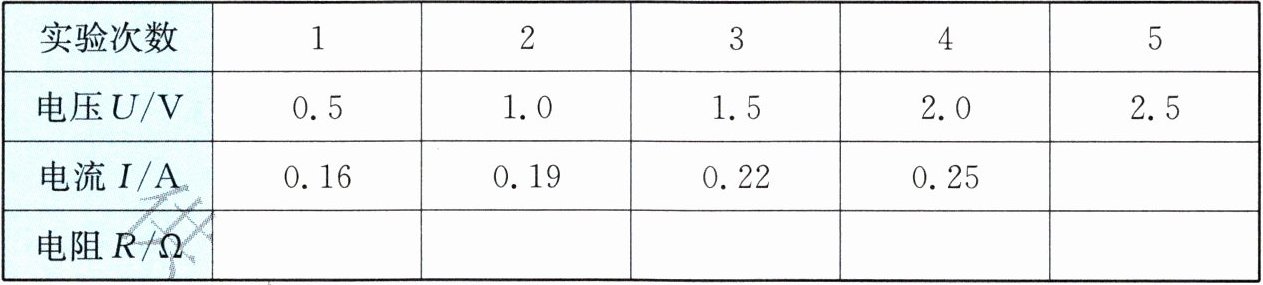

|实验次数|1|2|3|4|5|
|电压$ U / V $|0.5|1.0|1.5|2.0|2.5|
|电流$ I / A $|0.16|0.19|0.22|0.25| |
|电阻$ R / \Omega $| | | | | |

(1)图甲电路中还有两根导线没有连接,请将电路连接完整(要求：导线不允许交叉)。
(2)正确连接电路后,应将滑

动

变

阻器的滑片移到最______(选填“左”或“右”)端。闭合开关后,发现小灯泡不亮,电压表有示数而电流表没有示数,造成这一现象的原因可能是小灯泡______(选填“断路”或“短路”)。
(3)排除故障后,小明同学继续实验,实验记录的数据如表所示,其中第$ 5 $次实验时,电流表的示数如图乙所示,其示数为______$ A $,此时小灯泡的电阻为______$ \Omega $(结果保留一位小数)。

答案：
3.保护电路　移动滑动变阻器的滑片，观察灯泡是否能发光，两电表是否有示数
4.

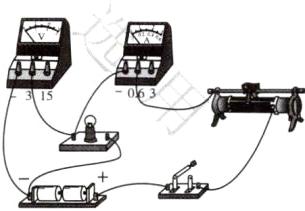

(1)如图所示　
(2)左　断路　
(3)0.28　8.9
