5. 把甲、乙两盏灯按一定方式连接到电源上,用电流表分别测出通过甲、乙两盏灯的电流均为 0.3 A,则甲、乙两盏灯的连接方式为( )


A.一定是并联

B.一定是串联
C.可能是串联,也可能是并联
D.无法判定

答案： C

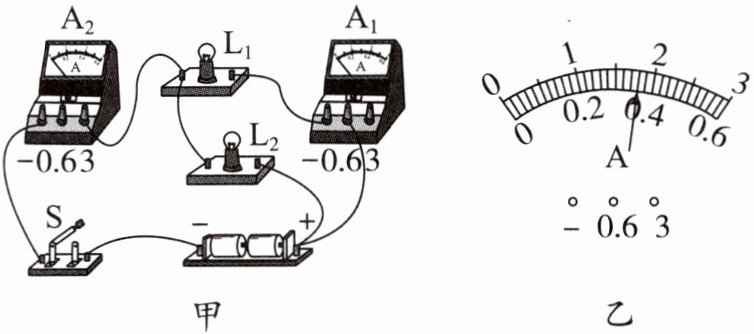

6. 如图甲所示的电路,电源电压保持不变。闭合开关 S,两灯均发光,此时两电流表指针的偏转均如图乙所示。下列判断正确的是(C)

A.灯$ L_1、$$L_2 $一定串联
B.通过灯$ L_1 $的电流为 1.8 A
C.通过灯$ L_2 $的电流为 1.44 A
D.电流表$ A_2 $测量通过$ L_2 $的电流

答案： C 【解析】由题图甲知,两灯泡并联,电流表A₂测干路电流,电流表A₁测通过灯L₁的电流,A、D错误。根据题图甲可知电流表A₂的测量范围为0~3 A,分度值为0.1 A,示数为1.8 A,即干路电流I=1.8 A,电流表A₁的测量范围为0~0.6 A,分度值是0.02 A,示数为0.36 A,通过灯L₁的电流I₁=0.36 A,由于并联电路干路中的电流等于各支路中的电流之和,所以通过灯L₂的电流I₂=I-I₁=1.8 A-0.36 A=1.44 A,B错误,C正确。
