4. (2024·江苏苏州中考)探究串联电路中电流的特点。
(1)猜想：由于用电器阻碍,电流流过用电器会减小。

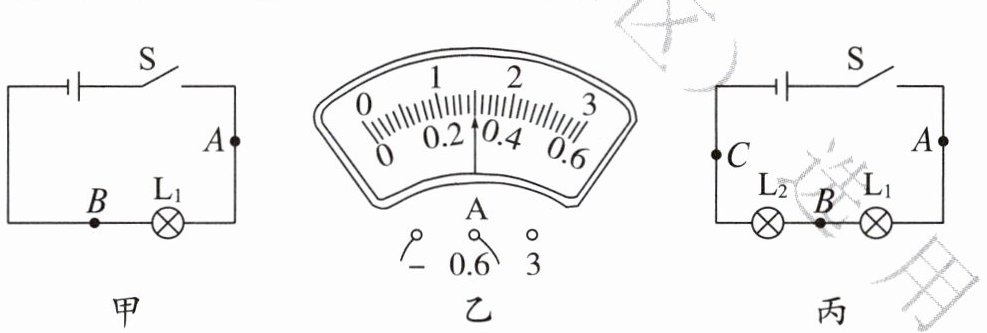

(2)用电流表测出A点电流,如图乙所示,则I_A＝0.3A,再测出B点的电流,得到A、B两点的电流相等。更换不同规格的灯泡,重复上述实验,都得到相同结论。由此判断猜想是错误(选填“正确”或“错误”)的。
(3)为进一步得出两个灯泡串联时电流的规律,小明按图丙连接电路,测量A、B、C三点的电流,得出I_A＝I_B＝I_C；小华认为不需要再测量,在(2)结论的基础上,通过推理也可以得出相同结论,请写出小华的推理过程：$I_{A}=I_{B}$、$I_{B}=I_{C}$,故$I_{A}=I_{B}=I_{C}$。

答案：
(2)0.3 错误
(3)$I_{A}=I_{B}$、$I_{B}=I_{C}$,故$I_{A}=I_{B}=I_{C}$

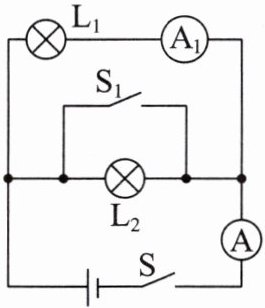

【典型例题5】如图所示,开关S闭合$,S_1$断开时,两灯泡的连接方式是并联,电流表$A_1$的示数为0.2 A,电流表A的示数为0.3 A,则通过灯泡$L_2$的电流为0.1 A,若开关$S_1$闭合,则电流表A可能会烧坏。

答案： 思路导引 开关S闭合$,S_1$断开时$,L_1$与$L_2$并联连接在电路两点之间,电路中,电流有两条路径,所以两灯泡并联。电流表A测干路电流,为0.3 A,电流表$A_1$测灯泡$L_1$的电流,为0.2 A,根据并联电路电流特点可知,则通过灯泡$L_2$的电流为$I_2＝I－I_1＝0.3 A－0.2 A＝0.1 A；$若开关$S_1$闭合,开关将$L_1、$$L_2$短路,电路中的电流很大,会通过电流表A,所以电

流

表

A可能会烧坏。
答案 并联 0.1 A
