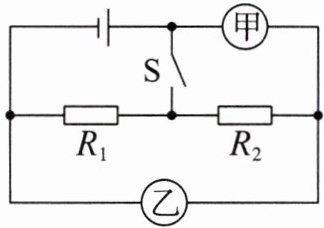

【典型例题 1】如图所示,甲、乙为电流表或电压表。当闭合开关 S 后,电阻$ R_1、$$R_2 $并联,电路正常工作,则(D)


A.甲、乙均为电流表
B.甲、乙均为电压表

C.甲为电流表,乙为电压表
D.甲为电压表,乙为电流表

答案： 思路导引 如果甲、乙均为电流表,由电路图知,两电阻被短路,电路不能正常工作,A 错误。如果甲、乙均为电压表,由电路图知$,R_1 $接入电路工作$,R_2 $断路不工作,B 错误。如果甲为电流表,乙为电压表,由电路图知$,R_2 $被短路,不是并联,C 错误。如果甲为电压表,乙为电流表,由电路图知,两电阻并联,都能工作,D 正确。
答案 D

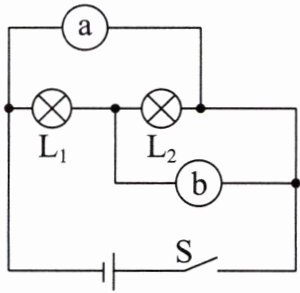

1. 如图所示的电路中,a、b 为同种电表(电流表或电压表)。闭合开关 S,灯$ L_1、$$L_2 $均发光,则下列说法正确的是(D)

A.a、b 均为电流表
B.a 为电流表,b 为电压表
C.a 表示数比 b 表示数小
D.a 表示数比 b 表示数大

答案： D
