《2025年对点对题高考状元训练手册高三物理人教版》

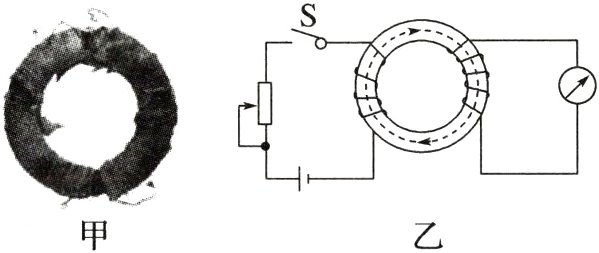

22. 如图甲所示为法拉第在研究电磁感应时用过的线圈，其工作原理如图乙所示，则实验中不会使电流表指针发生偏转的是（ ）

A. 保持开关闭合
B. 开关闭合瞬间
C. 开关断开瞬间
D. 移动变阻器滑片

答案： 22.A 开关闭合状态下，线圈中电流恒定，穿过线圈的磁通量不发生变化，没有感应电流，电流表指针不会发生偏转，故A正确；当开关接通的瞬间、开关断开的瞬间或者移动变阻器滑片时，线圈中磁通量发生变化，产生感应电流，指针发生偏转，故B、C、D错误。

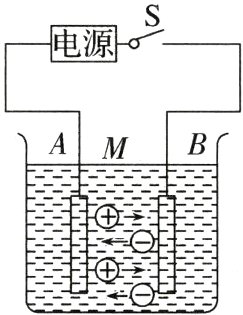

23. 某电解池中，若在2 s内有5.0×10¹⁵个二价正离子和1.0×10¹⁶个一价负离子通过某截面M，其中正离子水平向右移动，那么通过这个截面的电流的大小和方向是（ ）

A. 0.8 mA，水平向左
B. 0.08 mA，水平向左
C. 1.6 mA，水平向右
D. 0.16 mA，水平向右

答案： 23.C 2 s内流过的电量为$Q = 5.0\times10^{15}\times2\times1.6\times10^{-19}\ C + 1.0\times10^{16}\times1.6\times10^{-19}\ C = 3.2\times10^{-3}\ C$，则由电流的定义可知$I = \frac{Q}{t} = \frac{3.2\times10^{-3}}{2}\ A = 1.6\ mA$，由于正离子水平向右移动，则电流的方向向右。故A、B、D错误，C正确。

24. 如图所示，a、b线圈套在磁铁中部，在同一平面且与磁铁垂直，穿过它们的磁通量分别为Φₐ、Φᵦ，则（ ）

A. Φₐ＞Φᵦ
B. Φₐ＜Φᵦ
C. Φₐ = Φᵦ
D. 不能确定

答案： 24.A 根据磁感线的分布情况可知，磁铁内部穿过环面的磁感线方向向上，外部磁感线方向向下。由于磁感线是闭合曲线，磁铁内部的磁感线条数等于磁铁外部磁感线的总条数，而磁铁外部磁感线分布在无限大的空间，所以穿过环面的磁铁外部向下的磁感线将磁铁内部向上的磁感线抵消一部分，a的面积小，抵消较小，则磁通量较大，所以$\varPhi_{a}＞\varPhi_{b}$，故A正确。

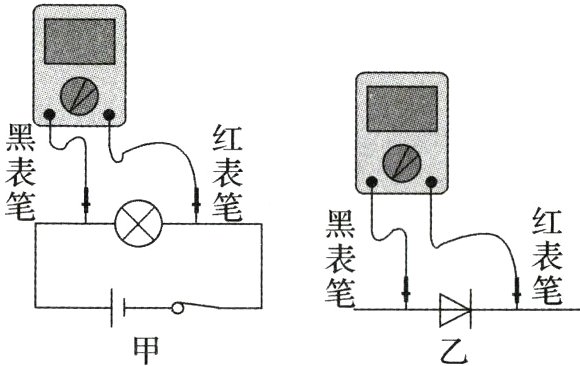

25. 关于多用电表的使用，下列说法正确的是（ ）

A. 甲图中用多用电表直流电压挡测量的是电源的电压，表笔接法正确
B. 甲图中用多用电表直流电压挡测量的是小灯泡两端的电压，表笔接法正确
C. 乙图中用多用电表电阻挡测量的是二极管的正向电阻
D. 乙图中用多用电表电阻挡测量的是二极管的反向电阻

答案： 25.C 题图甲中用多用电表直流电压挡测量的是小灯泡两端的电压，但电流应从红笔流入，黑笔流出，图中表笔接法错误，故A、B错误；图乙中电流从黑笔流出，红笔流入，此时二极管是导通状态，所以多用电表测量的是二极管的正向电阻，故C正确，D错误。故选C。

26. 如图所示是电阻R的I - U图像，由此得出（ ）
　　　　　　　
A. 导体的电阻与电阻两端的电压成正比
B. 电阻R = 0.5 Ω
C. 在R两端加上6.0 V的电压时，每秒通过电阻横截面的电荷量是3.0 C
D. I - U图像的斜率表示电阻

答案： 26.C 导体的电阻是导体本身的属性，与两端的电压和通过的电流无关，故A错误；根据电阻的定义式$R = \frac{U}{I} = \frac{10}{5}\ \Omega = 2\ \Omega$，故B错误；由图知，当$U = 6\ V$时，$I = 3\ A$，则每秒通过电阻横截面的电荷量是$q = It = 3×1\ C = 3.0\ C$，故C正确；$I - U$图像的斜率倒数表示电阻，故D错误.

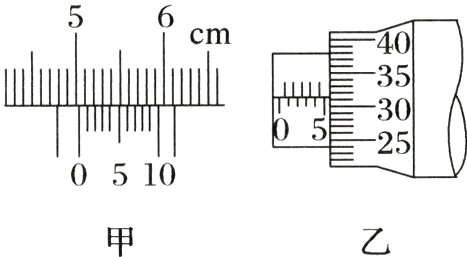

27. 某同学测量一个圆柱体工件的电阻率，分别使用游标卡尺、螺旋测微器测量圆柱体工件的长度、直径，某次测量的示数分别如图甲，乙所示，下列各选项中读数都正确的是（ ）
　　　　
A. 4.83 cm、5.313 mm
B. 5.03 cm、5.313 mm
C. 4.83 cm、5.813 mm
D. 5.03 cm、5.813 mm

答案： 27.B 游标卡尺的主尺读数为50 mm，游标尺上第三条刻度线与主尺上某一刻度对齐，游标尺读数为$3×0.1\ mm = 0.3\ mm$，故最终读数为$50\ mm + 0.3\ mm = 50.3\ mm = 5.03\ cm$；螺旋测微器的固定刻度上的读数为5 mm，可动刻度上的读数为$31.3×0.01\ mm = 0.313\ mm$，最终读数为$5\ mm + 0.313\ mm = 5.313\ mm$，故选B.

28. 如图所示的电路中，电源的电动势E为6.0 V，内阻r为2.0 Ω，定值电阻R的阻值为10 Ω. 闭合开关S后（ ）
　　　　　　　
A. 电路中的电流为0.60 A
B. 电路中的电流为3.0 A
C. 路端电压为1.0 V
D. 路端电压为5.0 V

答案： 28.D 由闭合电路欧姆定律可得，$I = \frac{E}{R + r} = 0.5\ A$，A、B错误；路端电压为$U = E - Ir = 5.0\ V$，C错误，D正确.
