《2026年高考领航卷物理》

6.【2026届四川绵阳中学高三考试】一束激光垂直照射在光屏上,形成一圆形光斑如图甲所示。现在光屏前放置一透明的玻璃圆柱体,让激光垂直圆柱体轴线入射,光束经过圆柱体后照射在光屏上,如图乙所示。在光屏上观察到的光斑形状可能为

答案：

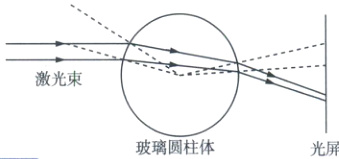

6.B 光的折射 激光束照到圆柱体上，在同一水平面上的光线在圆柱体表面的入射角相同，经过两次折射后，射出圆柱体时的偏转角度相同，故水平方向上光斑宽度不变。在圆柱体的同一横截面内，光路如图所示，圆柱体[点拨：凸透镜]对光线有会聚作用，光屏与玻璃圆柱体的具体位置未知，则竖直方向上光斑的长度可能变大，可能变小，也可能不变。入射光束在圆心上方，光路往下偏，光斑的中心不可能出现在光屏的上部。结合以上分析，B可能，ACD不可能，B正确。

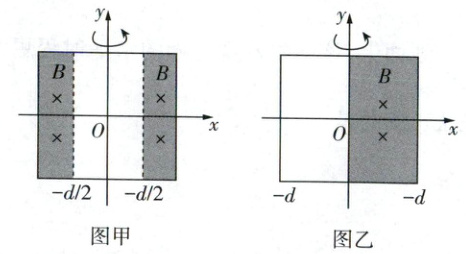

7.【2026届青岛高三调研】如图甲、乙所示,在$-d\leq x\leq d$、$-d\leq y\leq d$区域的阴影部分,存在垂直$xOy$平面向里的匀强磁场,边长均为$2d$的正方形线框与磁场边界重合。两线框以$y$轴为转轴、以相同角速度匀速转动,则甲、乙中线框产生感应电动势最大值之比为


A.$1:1$
B.$\sqrt{3}:2$
C.$\sqrt{3}:1$
D.$2:1$

答案：
7.B 电磁感应 平行$y$轴方向的线框两边切割磁感线，对题给模型，沿$y$轴方向看，如图所示，平行$y$轴方向的线框两边切割磁感线的速度等于线框侧边速度平行$x$轴方向的分量。则图甲中，当平行$y$轴方向的线框两边分别位于$x = \frac{d}{2}$和$x = -\frac{d}{2}$时，产生的感应电动势最大，为$E_{m1} = \sqrt{3}Bdv$。同理，图乙中，当线框垂直$xOy$平面时产生的感应电动势最大，为$E_{m2} = 2Bdv$，则$E_{m1}:E_{m2} = \sqrt{3}:2$，B正确。

8.【2026届重庆高三开学联考】如图所示,理想降压变压器的原线圈连接一只理想交流电流表,在副线圈上连接有理想交流电压表、定值电阻$R_{1}$、灯泡L和滑动变阻器$R$,原线圈两端接输出电压有效值恒定的正弦交流电源。当滑动变阻器的滑片位于正中间时,灯泡恰好正常工作。现将滑动变阻器的滑片向$b$端移动,下列判断正确的是


A.电流表的示数变小
B.电压表的示数变小
C.灯泡L的亮度变暗
D.定值电阻$R_{1}$消耗的电功率减小

答案： 8.AC 变压器、电路分析 结合题给电路可知，原线圈两端电压不变，匝数比不变，副线圈输出电压的有效值不变，电压表示数始终不变，B错误。滑动变阻器的滑片向$b$端移动，滑动变阻器接入回路的阻值增大，副线圈回路总电阻增大，通过副线圈的电流减小，则灯泡变暗，结合变压器原副线圈电流关系，可知通过原线圈的电流减小，电流表示数变小，AC正确。灯泡两端电压减小，副线圈输出电压有效值不变，则定值电阻$R_1$所在支路两端的电压增大，消耗的电功率增大，D错误。
