《2025年基础训练大象出版社八年级物理上册教科版》

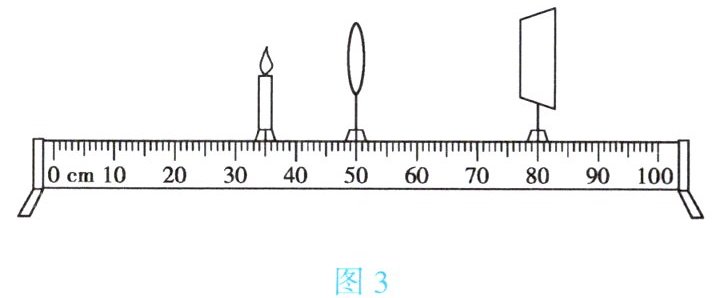

5. (★★)在“探究凸透镜成像的规律”的实验中,当点燃的蜡烛、凸透镜及光屏处于如图3所示位置时,在光屏上得到烛焰清晰的像。下列说法正确的是【D】

A.光屏上成倒立、缩小的实像
B.图中成像特点与照相机的成像特点相同
C.透镜不动,蜡烛向左移动,光屏向右移动,可再次得到清晰的像
D.透镜不动,将蜡烛与光屏互换位置,光屏上仍能得到清晰的像

答案： D

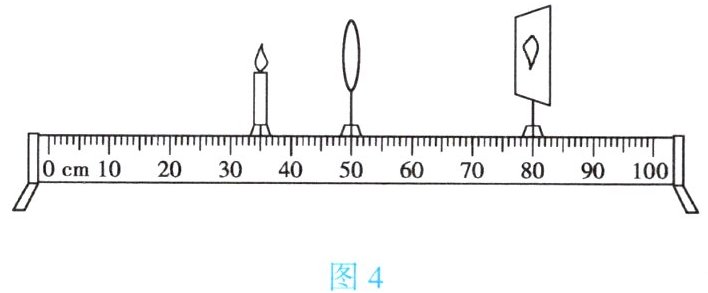

6. (★★★)小明和小亮用如图4所示的装置探究凸透镜成像的规律。

(1)实验前将烛焰、凸透镜和光屏的中心调至同一高度,目的是使像成在光屏中央。
(2)如图4所示,光屏上呈现一个清晰的像,保持凸透镜位置不变,将蜡烛向左移动一段距离,要再次在光屏上得到清晰的像,应将光屏向左移动,像的大小将变小。
(3)小亮认为：凸透镜成实像时,不但像与物上下是颠倒的,而且左右也是相反的。请你设计一种简单的方法,验证小亮的观点：将蜡烛换成字母“F”的形状，观察光屏上所成的像是否左右相反。

答案：
(1)使像成在光屏中央
(2)左；小
(3)将蜡烛换成字母“F”的形状，观察光屏上所成的像是否左右相反

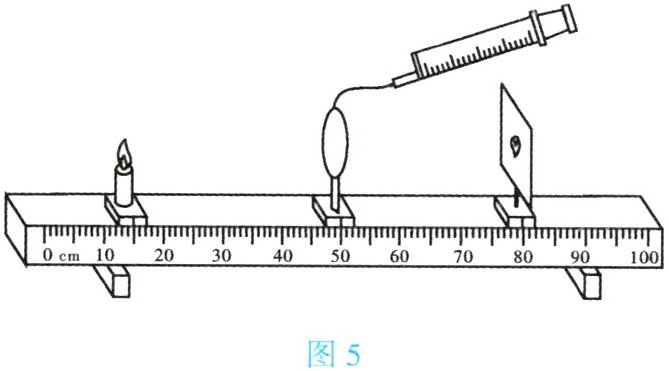

7. (★★★)某同学用自制的水凸透镜做凸透镜成像实验,在光屏上得到了清晰的像,如图5所示。他继续向水凸透镜内注水,使水凸透镜的焦距变小,如果不改变蜡烛和凸透镜的位置,要在光屏上再次成清晰的像【A】

A.光屏应向左移动,成缩小的像
B.光屏应向右移动,成放大的像
C.光屏应向左移动,成放大的像
D.光屏应向右移动,成缩小的像

答案： A
