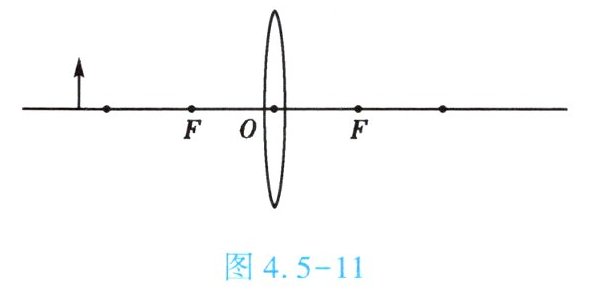

8. (★★★)根据凸透镜的成像规律,在图4.5-11中作出物体通过凸透镜所成的像。

答案： 根据凸透镜的成像规律，当物体位于凸透镜的两倍焦距（$2F$）之外时，成倒立、缩小的实像，像距处于另一侧的一倍焦距和两倍焦距之间。
确定光心的位置为$O$，两倍焦距的位置为$2F$（图中未标出，通常为$F$的两倍距离）。
物体位于两倍焦距之外。
通过凸透镜的光心$O$作一条直线，保持物体顶端的箭头方向不变，移动至透镜另一侧的像的位置。
根据物体高度和物距，确定像的高度和像距，像应位于透镜另一侧的一倍焦距和两倍焦距之间，且倒立。
具体作图步骤如下：
从物体顶端引两条入射光线：
平行于主轴的光线，经过透镜后通过另一侧的焦点$F$。
通过光心$O$的光线方向不变。
两条光线在透镜另一侧相交于一点，该点即为物体顶端的像点。
从物体底端引两条入射光线，同理得到像的底端位置。
连接像的顶端和底端，得到物体的像。
最终，物体通过凸透镜所成的像应为倒立、缩小的实像，位于透镜另一侧的一倍焦距和两倍焦距之间。

利用生活中的物品,自制简易照相机,观察成像情况。

答案： 能观察到倒立的实像，远处物体成缩小的像，近处物体成放大的像。
