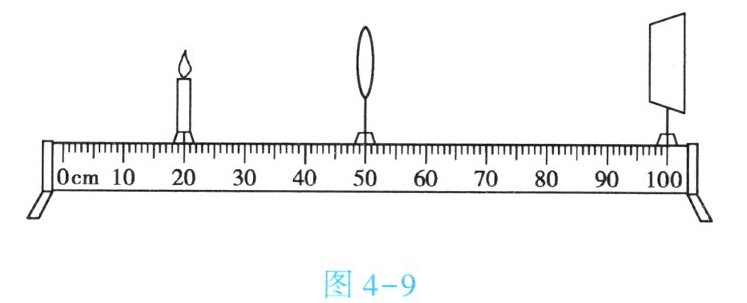

5.(★★)如图4 - 9所示是“探究凸透镜成像的规律”的实验装置,凸透镜的焦距为10 cm,点燃的蜡烛与凸透镜固定不动。移动光屏,直到烛焰在光屏上成清晰的像,则该像是倒立、缩小的实像；遵从这一成像原理的是照相机(填“照相机”“投影仪”或“放大镜”)。

答案： 倒立、缩小，照相机

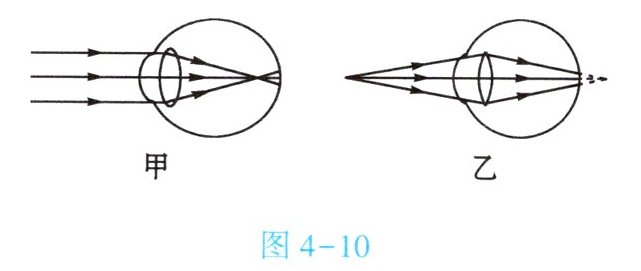

6.(★★)如图4 - 10所示,关于近视眼和远视眼,下列说法正确的是【A】

A.乙为远视眼,应佩戴凸透镜制成的眼镜进行矫正
B.乙为近视眼,应佩戴凹透镜制成的眼镜进行矫正
C.甲为远视眼,应佩戴凹透镜制成的眼镜进行矫正
D.甲为近视眼,应佩戴凸透镜制成的眼镜进行矫正

答案： A

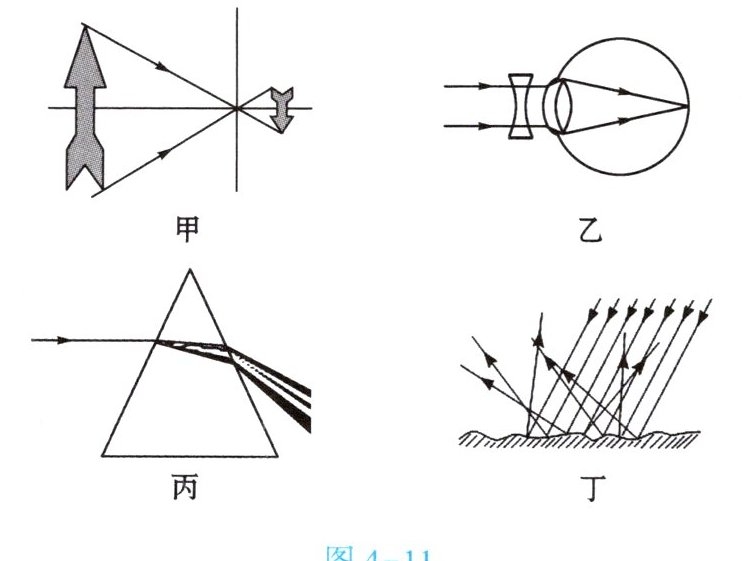

7.(★★)(双选)如图4 - 11中关于光学现象的描述或解释正确的是【BC】

A.图甲中小孔成的是倒立的虚像
B.图乙中凹透镜可以矫正近视眼
C.图丙中白光通过三棱镜会分解成多种色光
D.图丁中漫反射的光线不遵循光的反射定律

答案： BC

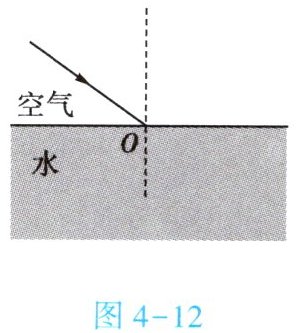

8.(★★★)如图4 - 12所示,一束光从空气斜射入水中,同时在水表面发生反射,请画出反射光线及折射光线的大致位置。

答案： 1. 反射光线：
根据反射定律，反射角等于入射角。过入射点$O$作法线（虚线），在空气中作出与入射光线对称的反射光线。
2. 折射光线：
根据折射定律，光从空气斜射入水中时，折射光线向法线偏折，折射角小于入射角。在水介质中，过入射点$O$作折射光线，使折射光线靠近法线。
（图中应呈现：反射光线在空气中，与入射光线关于法线对称；折射光线在水里，比入射光线更靠近法线。）

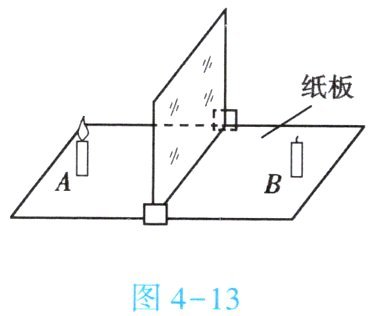

9.(★★★)如图4 - 13是探究“平面镜成像的特点”的实验装置。

(1)实验中用玻璃板代替平面镜,主要利用了玻璃透明的特点,便于确定像的位置,玻璃板放置时要与纸板垂直。
(2)在玻璃板前面放一支点燃的蜡烛A,再拿一支没点燃的相同的蜡烛B,在玻璃板后面移动,直至与蜡烛A的像重合,这样做是为了比较像与物的大小关系；若用光屏替代蜡烛B,在光屏上观察不到蜡烛A的像,说明平面镜成的是虚(填“实”或“虚”)像。

答案：
(1)像的位置；垂直
(2)大小；虚
