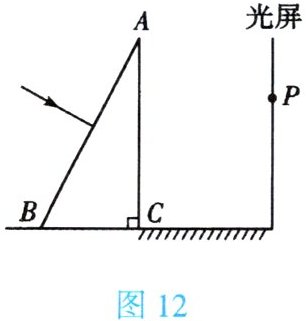

12. (★★★)如图12所示,水平地面上有一直角三棱镜ABC,其右侧地面上有一平面镜,一光屏与平面镜垂直。一束绿光垂直于AB面射向三棱镜,经三棱镜折射、平面镜反射后,恰好射到光屏上的P点,请画出这个传播过程的光路图。

答案： 1. 过入射点作垂直于AB面的入射光线（因垂直入射，进入三棱镜后传播方向不变），交AC面于O₁点。
2. 在O₁点作法线（垂直于AC面，水平向右），根据光的折射规律（从玻璃射入空气，折射角大于入射角），画出折射光线O₁O₂。
3. 作P点关于平面镜的对称点P'，连接O₁P'交平面镜于O₂点。
4. 连接O₂P，即为反射光线。
（光路图中需标注箭头表示光的传播方向：入射光线→O→O₁→O₂→P）
