《2025年初中同步学习导与练导学探究案八年级物理上册人教版》

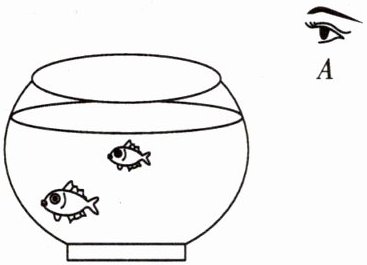

12. 如图,鱼缸中只有一条小鱼,而眼睛从$A$点可以观察到两条,一条鱼的位置变浅,另一条鱼变大,前者是由于光的折射形成的虚(选填“实”或“虚”)像；后者是由于鱼缸的右(选填“左”或“右”)侧部分等效于凸透镜而形成的虚(选填“实”或“虚”)像。

答案： 光的折射 虚 右 凸透镜 虚

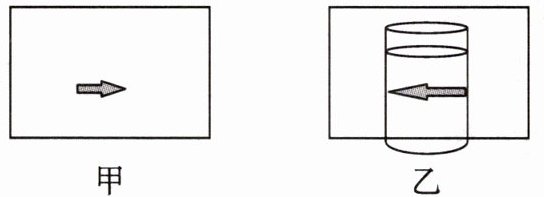

13. 如图甲所示的一张纸立在桌面上。小霞把一个装水的玻璃杯放在纸前,惊奇地发现：透过水杯看到纸中的箭头变长了,方向还改变了,如图乙。小霞观察分析：装水的圆柱形玻璃杯横切面中间厚,边缘薄,起到凸透镜(选填“平面镜”“凸透镜”或“凹透镜”)的作用,透过水杯看到的是箭头的实(选填“实”或“虚”)像。

答案： 凸透镜 实

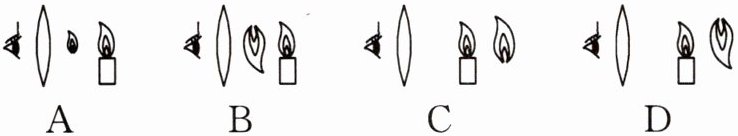

14. 小红同学喜欢摄影,一天清晨,她用照相机拍摄了一片树叶清晰的照片。树叶上有一颗露珠,露珠下面的叶脉看起来比较大,这是叶脉通过露珠而形成的正立放大虚像,人眼观察到叶脉的像的成像原理跟图中的C烛焰的成像原理是一样的。

答案： 正立放大虚 C

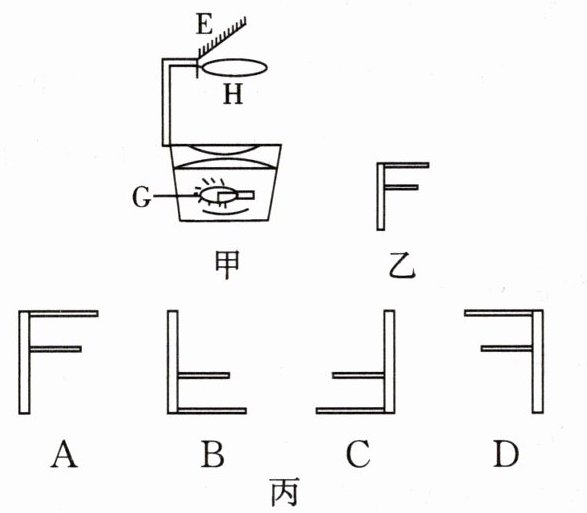

15. 如图甲是一台投影仪的示意图,其中$E$是平面镜,它的作用是改变光的传播方向；$H$是凸透镜,它在投影仪上所起的作用是成倒立、放大的实像；$G$是灯泡,它的作用是充当光源,增加投影片的亮度,使投影更清晰；使用此投影仪时,小明把图乙的投影片放在投影仪的载物台上,则在屏幕上得到的图形与图丙中C图相似。

答案： 平面镜 改变光的传播方向 凸透镜 成倒立、放大的实像 充当光源,增加投影片的亮度,使投影更清晰 C

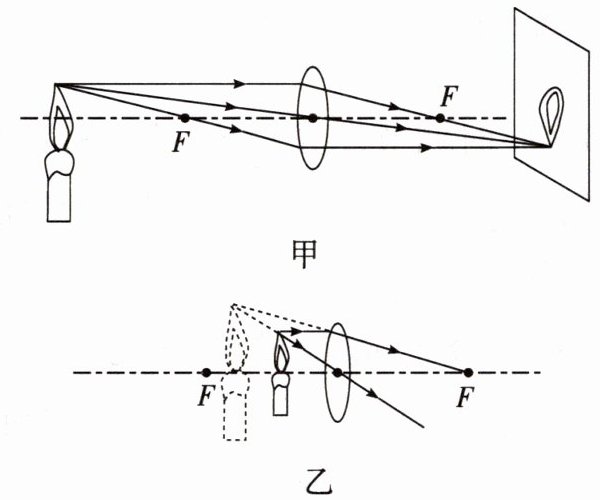

16. 小丽利用自己的家庭实验器材,探究了凸透镜成实像的情况,如图甲所示；又探究了凸透镜成虚像的情况,如图乙所示。针对小丽的探究结果,联系平面镜成像,请你总结实像和虚像的区别。

实像与虚像的区别：能在光屏上呈现的是实像,不能在光屏上呈现的是虚像；由实际光线会聚而成的是实像,由反射或折射光线的反向延长线相交而形成的是虚像；凸透镜成实像时,像、物在透镜的两侧,成虚像时,像、物在透镜的同侧。

答案： 实 虚 实 虚 两 同
