《2025年初中同步学习导与练导学探究案八年级物理上册人教版》

典例 1 教材习题改编 如图所示,《淮南万毕术》中曾记载“削冰令圆,举以向日,以艾承其影,则火生”。对其中涉及的物理知识的分析错误的是(A)

A.“削冰令圆”就是把冰块制成凹透镜
B.“削冰令圆”中的冰块对光有会聚作用
C.“以艾承其影”中的“影”是指冰透镜的焦点
D.若要“火生”,应把“艾”放在冰透镜的焦点位置上

答案： A

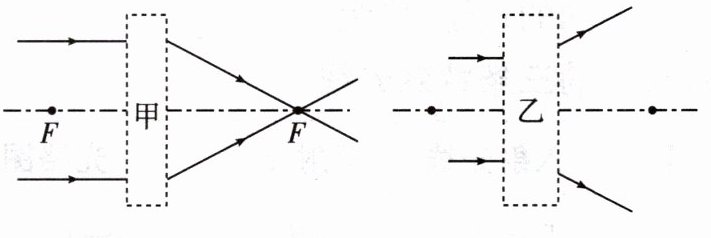

变式 1 虚线框内各放有一个透镜,两束光通过透镜前后的方向如图所示,则(D)

A.甲、乙都为凹透镜
B.甲、乙都为凸透镜
C.甲为凹透镜,乙为凸透镜
D.甲为凸透镜、乙为凹透镜

答案： D

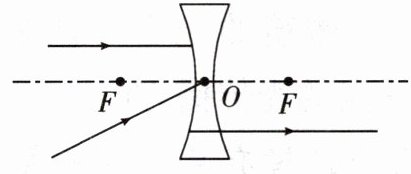

典例 2 (2024 滨州)根据图中的入射光线或折射光线,画出相应的折射光线或入射光线。



透镜作图时的注意事项
(1)首先要明确是凸透镜还是凹透镜,若根据光线的偏折情况判断透镜的种类,关键是看折射光线比入射光线是远离主光轴还是靠近主光轴。
(2)关于透镜作图：①一定要用尺规作图；②一定不要遗漏光线箭头；③平行于主光轴的光线经凹透镜发散后,折射光线的反向延长线一定相交在虚焦点上,并且要用虚线表示。

答案：
如图所示

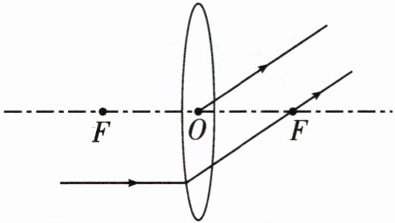

变式 2 (2024 宜宾)如图所示,根据透镜对光的作用,将图中三条光线补充完整。

答案：
如图所示

1. 把一个透明且均匀的玻璃球切成如图所示的五块,其中能够使平行光发散的有（A）

A.只有 $b$
B.$a$、$c$、$d$、$e$
C.$a$、$b$、$c$
D.$a$、$b$、$c$、$d$、$e$ 均可

答案： A

2. 下列关于透镜的说法,正确的是(A)
A.凸透镜对光线一定有会聚作用
B.凹透镜对光线不一定有发散作用
C.经过凸透镜的光线一定是发散光线
D.经过凹透镜的光线有可能比原来更会聚了一些

答案： A
