《2025年初中同步学习导与练导学探究案八年级物理上册人教版》

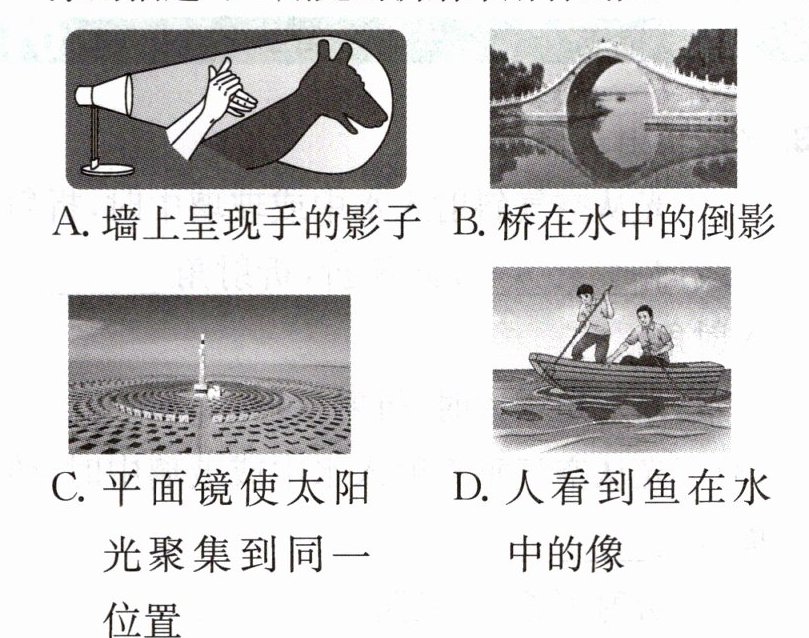

典例2 (2024 临夏) 光——宇宙的使者,关于光现象的描述可以用光的折射来解释的是 (D)

A.墙上呈现手的影子
B.桥在水中的倒影
C.平面镜使太阳光聚集到同一位置
D.人看到鱼在水中的像

答案： D

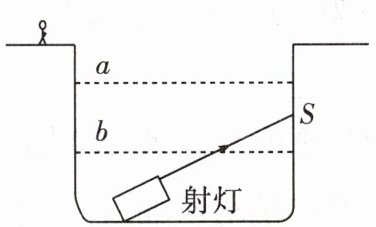

变式2 沙坪坝三峡广场亲水乐园的池底安装了射灯。池内装满水,其中一盏射灯发出的一束光线照在池壁上,在 S 点形成一个亮斑,如图所示。现将池中水放出,水面降至 a 位置时,站在池旁的人看到亮斑的位置在 P 点(图中未画出),P 点应在______(选填“S 点上方”“S 点”或“S 点下方”)；若水面降至 b 位置时,射灯发出的光照在______(选填“S 点上方”“S 点”或“S 点下方”)。

S点上方S点下方

答案： S点上方　S点下方

典例3 (2024 常州) 激光束 AO 由空气斜射向水面,请在图中画出对应的反射光线和折射光线(保留作图痕迹)。

答案：
如图所示　　　　　　　

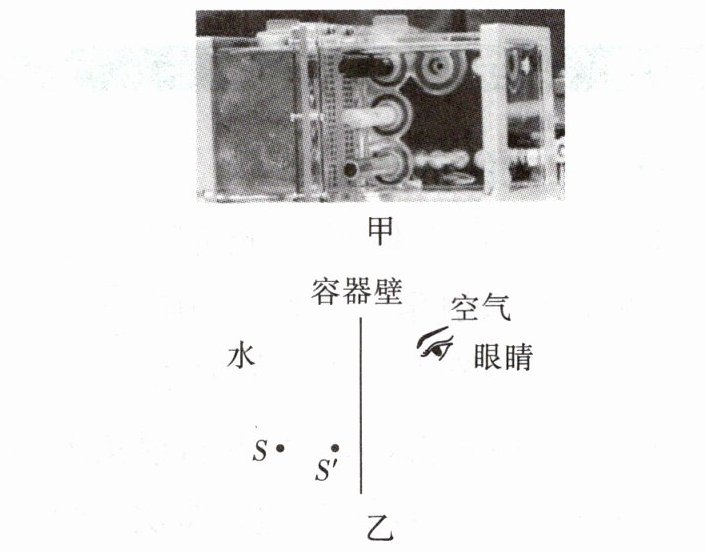

变式3(2024 菏泽)2024年4月26日,神舟十八号载人飞船成功对接中国空间站,装有4条斑马鱼的特制透明容器顺利转移到问天实验舱,如图甲所示。请你在图乙中画出航天员看到斑马鱼的光路图(S表示斑马鱼的实际位置,S'表示航天员看到的斑马鱼像的位置,不考虑容器壁对光线的影响)。

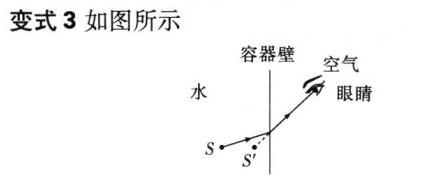

答案：
