《2025年初中同步学习导与练导学探究案八年级物理上册人教版》

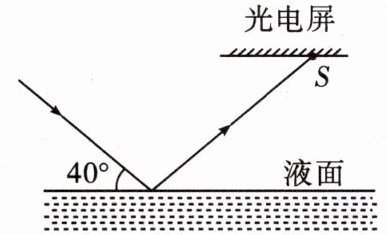

11. 如图所示是光电控制液面高度仪的示意图,通过光反射到光电屏上的位置判断液面高低,一束光射到液面,则以下说法正确的是 (D)

A.液面升高,光斑S将向右移动
B.光屏竖直向上移一段距离,光斑S将向左移动
C.液面降低,入射角会变大
D.入射角增大${5}^{\circ },反射光线与入射光线的夹角增大{10}^{\circ }$

答案： D

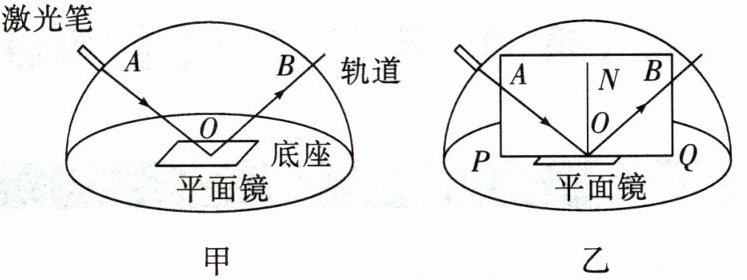

12. 实验改进 小红用图甲所示装置探究光的反射定律,平面镜置于水平底座中心,激光笔可沿弧形轨道移动,且保持激光始终射向平面镜上的O点。


(1) 为了在不同方向都能观察到光的传播路径,应在平面镜上方喷些烟雾。
(2) 多次改变激光笔在轨道上的位置,小红调整视角,均能观察到反射光OB挡住入射光AO的现象,如图乙所示,将长方形纸板与AO、OB所在平面重合,其底边PQ紧贴平面镜,在纸板上即可显示出入射光和反射光,多次测量纸板和平面镜的夹角。
①上述实验中测得的夹角均为${90}^{\circ },$则反射光线、入射光线所在平面和平面镜相互垂直。
②在纸板上过O点作出底边PQ的垂线ON,则ON与镜面垂直,可知ON为法线,由①、②可得：反射光线、入射光线和法线在同一平面内。

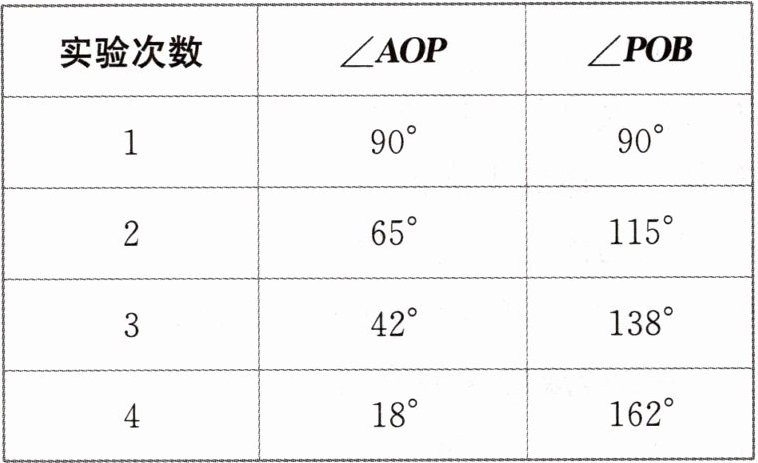

(3) 改变入射光的方向,依次记录实验数据如表所示,分析实验数据可知：入射光线AO逐渐远离法线ON；$\angle NOB与\angle AON$的大小相等。

答案：
(1)烟雾
(2)①垂直 ②垂直 同一平面
(3)远离 相等
