《2025年课堂点睛九年级物理上册人教版宁夏专用》

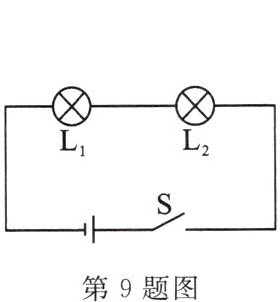

9. 如图所示,灯泡$L_{1}$、$L_{2}的电阻分别为10Ω$、$20Ω$。闭合开关$S$,通过$L_{1}$、$L_{2}的电流分别为I_{1}$、$I_{2}$,它们两端的电压分别为$U_{1}$、$U_{2}$,则(C)

A.$I_{1}∶I_{2}= 1∶1$,$U_{1}∶U_{2}= 2∶1$
B.$I_{1}∶I_{2}= 1∶2$,$U_{1}∶U_{2}= 1∶1$
C.$I_{1}∶I_{2}= 1∶1$,$U_{1}∶U_{2}= 1∶2$
D.$I_{1}∶I_{2}= 1∶2$,$U_{1}∶U_{2}= 1∶2$

答案： C

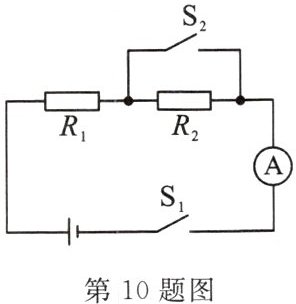

10. 如图所示电源电压不变,当开关$S_{1}$闭合、$S_{2}$断开时,电流表的示数为$0.4A$；当$S_{1}和S_{2}$都闭合时,电流表的示数为$1.6A$,则电阻$R_{1}与R_{2}$的比值为(C)

A.$1∶2$
B.$2∶1$
C.$1∶3$
D.$3∶1$

答案： C

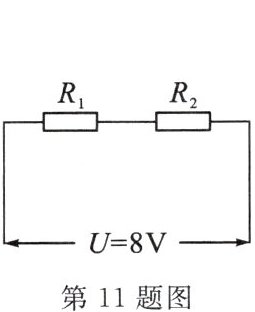

11. 如图所示,$R_{1}= 12Ω$,$R_{2}= 4Ω$,将它们串联后接到$8V$的电源上,则电路的总电阻为16$Ω$,电路中的电流为0.5$A$。

答案： 16 0.5

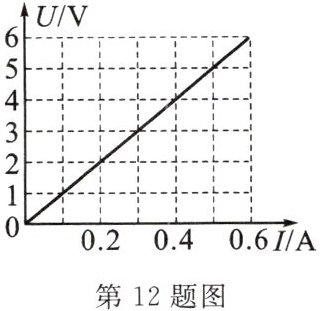

12. 电阻$R_{1}的U - I$图像如图所示,$R_{1}$的阻值是10$Ω$,把$R_{1}与阻值是30Ω的电阻R_{2}串联在电源电压是4V$的电路中,通过$R_{1}与R_{2}$的电流之比是1:1,$R_{1}与R_{2}$两端的电压之比是1:3。

答案： 10 1:1 1:3

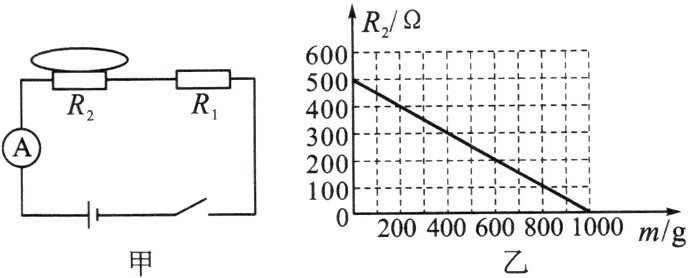

13. 如图甲是某电子秤的原理示意图,$R_{1}$为定值电阻,托盘下方的电阻$R_{2}$为压敏电阻,其电阻大小与托盘内所放物体质量$m$大小的关系如图乙所示,已知电源电压为$6V$保持不变。

(1)当托盘为空时,电阻$R_{2}$为500$Ω$。
(2)闭合开关,若托盘为空时,电流表示数为$I_{1}= 0.01A$,求定值电阻$R_{1}$的阻值。
解:当托盘为空时,电阻 $ R_{2}=500\Omega $,电流表示数为 $ I_{1}=0.01A $,此时电路中总电阻 $ R_{总1}=\frac{U}{I_{1}}=\frac{6V}{0.01A}=600\Omega $,则定值电阻 $ R_{1}=R_{总1}-R_{2}=600\Omega -500\Omega =100\Omega $;
(3)闭合开关,若放入某物体后,电流表示数为$I_{2}= 0.02A$,求该物体的质量大小。
放入某物体后,电流表示数为 $ I_{2}=0.02A $,此时电路中总电阻 $ R_{总2}=\frac{U}{I_{2}}=\frac{6V}{0.02A}=300\Omega $,则压敏电阻 $ R'_{2}=R_{总2}-R_{1}=300\Omega -100\Omega =200\Omega $,由乙图中数据可以得到此时物体质量为600g。

答案：
(1)500
(2)解:当托盘为空时,电阻 $ R_{2}=500\Omega $,电流表示数为 $ I_{1}=0.01A $,此时电路中总电阻 $ R_{总1}=\frac{U}{I_{1}}=\frac{6V}{0.01A}=600\Omega $,则定值电阻 $ R_{1}=R_{总1}-R_{2}=600\Omega -500\Omega =100\Omega $;
(3)放入某物体后,电流表示数为 $ I_{2}=0.02A $,此时电路中总电阻 $ R_{总2}=\frac{U}{I_{2}}=\frac{6V}{0.02A}=300\Omega $,则压敏电阻 $ R'_{2}=R_{总2}-R_{1}=300\Omega -100\Omega =200\Omega $,由乙图中数据可以得到此时物体质量为600g。

14. [科学推理]电阻触摸屏在笔记本电脑及手机等设备上已普遍使用,当手指在触摸屏表面施以一定的压力时,触摸屏通过分别识别触摸点的水平与竖直位置,从而确定触摸的位置。以竖直方向为例,触摸屏相当于一根电阻丝,触摸时,触摸点$P$将电阻丝分为上下两部分,设上部分电阻为$R_{1}$,下部分电阻为$R_{2}$,结构可等效为如图所示电路,电源电压不变。当触摸点在竖直方向移动时,若测得$R_{2}$两端电压增大,则可知$R_{2}$阻值增大,触摸点$P$到屏下端的距离增大。(均选填“增大”“减小”或“不变”)

答案： 增大 增大
