《2025年课堂点睛九年级物理上册人教版宁夏专用》

7. (自贡市中考)由欧姆定律$I= \frac{U}{R}$,变形可得$R= \frac{U}{I}$,下列说法正确的是(D)
A.导体电阻大小跟它两端的电压成正比
B.导体电阻大小跟通过它的电流成反比
C.导体电阻大小由它两端电压和通过的电流决定
D.导体电阻大小等于它两端的电压与通过的电流的比值

答案： D

8. 如图所示,电源电压$U = 10\mathrm{V}$,定值电阻$R = 20\Omega$,闭合开关$S$,电压表的示数是$6\mathrm{V}$,通过小灯泡的电流是(D)

A.$0.8\mathrm{A}$

B.$0.5\mathrm{A}$
C.$0.3\mathrm{A}$
D.$0.2\mathrm{A}$

答案： D

9. 一只小灯泡正常发光时通过灯丝的电流是$0.3\mathrm{A}$,灯丝电阻是$6\Omega$,要测量小灯泡两端的电压,电压表的量程应选用(A)
A.$0\sim3\mathrm{V}$
B.$0\sim15\mathrm{V}$
C.两个量程都可以
D.无法判断

答案： A

10. 在“探究电流与电压关系”的实验中,分别用$R_{1}$、$R_{2}$两个电阻进行探究,并根据各自的实验数据绘制了如图所示的$U - I$关系图像,由图像可以得出$R_{1}与R_{2}$的大小关系是(A)

A.$R_{1}＞R_{2}$
B.$R_{1}= R_{2}$
C.$R_{1}＜R_{2}$
D.无法确定

答案： A

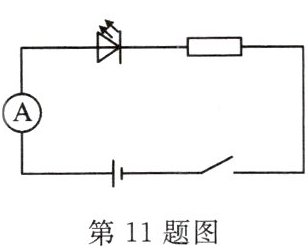

11. 二极管具有单向导电性。如图所示,将一个硅二极管和阻值为$23\Omega$的定值电阻串联,闭合开关,二极管导通,其两端电压为$0.7\mathrm{V}$,电流表的示数为$0.1\mathrm{A}$。则定值电阻两端的电压为2.3$\mathrm{V}$,电源电压为3$\mathrm{V}$。

答案： 2.3 3

12. (重庆市中考)将阻值为$10\Omega的电阻R_{1}与另一电阻R_{2}$接入电源电路,如图所示。闭合开关$S$,电流表$\mathrm{A}_{1}的示数为0.45\mathrm{A}$,电流表$\mathrm{A}_{2}的示数为0.3\mathrm{A}$。求：
(1)通过$R_{2}$的电流；

(2)电源电压。

答案：
(1)解:
(1)由图可知:两电阻并联,电流表$A_{1}$测量干路电流,电流表$A_{2}$测量$R_{1}$中的电流;则干路电流:$I=0.45A$,通过$R_{1}$的电流:$I_{1}=0.3A$,因为并联电路中,干路电流等于各支路电流之和,所以通过定值电阻$R_{2}$的电流:$I_{2}=I-I_{1}=0.45A-0.3A=0.15A$；
(2)由$I=\frac{U}{R}$可得,$R_{1}$两端的电压:$U_{1}=I_{1}R_{1}=0.3A× 10\Omega =3V$,因并联电路各支路两端的电压相等,所以,电源电压$U=U_{1}=3V$。

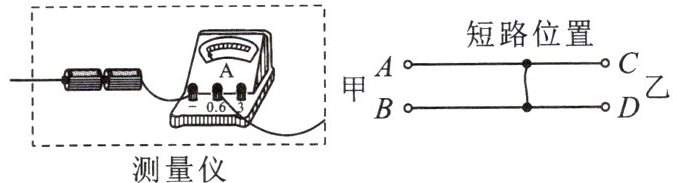

13. [科学探究]甲、乙两地相距$30\mathrm{km}$,在甲、乙两地之间沿直线架设了两条输电线,已知输电线的电阻与其长度成正比,现输电线在某处发生了短路,为确定短路位置,甲地检修员先用如图所示的测量仪接入$A$、$B$时,电流表的示数为$0.2\mathrm{A}$,乙地检修员后用相同的测量仪接入$C$、$D$时,电流表的示数为$0.3\mathrm{A}$。则短路位置离甲地(A)

A.$18\mathrm{km}$
B.$15\mathrm{km}$
C.$12\mathrm{km}$
D.$10\mathrm{km}$

答案： A
