《2025年课堂点睛九年级物理上册人教版宁夏专用》

1. 小华拆开了他家的调光台灯,发现其电路是灯L和一个电位器串联组成的,电路图如图所示。闭合开关S,若调节电位器的滑片P由A滑向B,则下列说法正确的是(D)

A.电位器接入电路中的电阻不变
B.灯L会变亮
C.电位器中的电流变大
D.灯L和电位器中的电流始终相等

答案： D

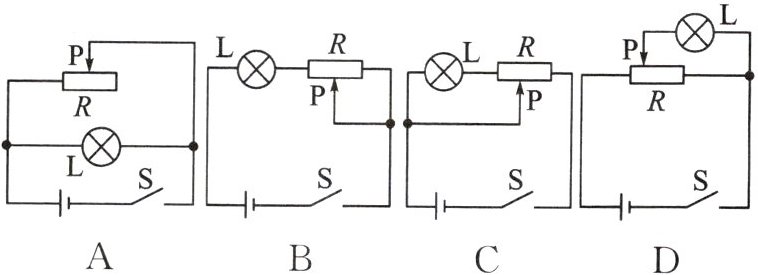

2. [科学推理]如图所示的各种电路,同种元件的参数均相等,能利用滑动变阻器调节电灯从亮到熄灭的电路是(D)

答案： D

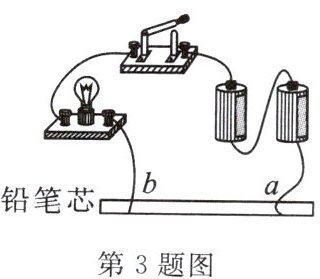

3. 如图所示的电路,导线a固定在铅笔芯上,当导线b的一端在铅笔芯上左右移动时,灯泡亮度会发生变化。这个实验说明铅笔芯是导体(选填“导体”或“绝缘体”),还能说明导体的电阻与导体接入电路中的长度有关。受此启发,人们可以制作一种可以改变灯泡亮度的简易调光台灯。

答案： 导体 导体接入电路中的长度

4. 小明自制了一盏可调节亮度的台灯,电路如图所示,粗心的小明忘记把灯泡画上去,你认为灯泡应画在图中a、b(选填“a、b”或“c、d”)之间；连好电路后,若要使灯泡变暗,应将滑动变阻器的滑片向右移动。

答案： a、b 右

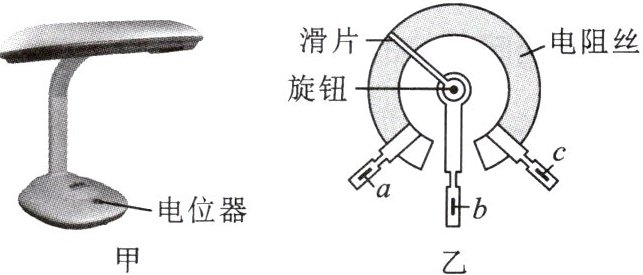

5. 图甲为亮度可调的台灯,电位器是调节其亮度的装置；图乙为电位器的内部结构示意图,a、b、c是它的三个接线柱,旋钮可带动滑片转动。把a和c接入电路时,不能(选填“能”或“不能”)起到调节作用；把a和b接入电路,顺时针旋转滑片时,灯泡变暗(选填“亮”或“暗”)。

答案： 不能 暗

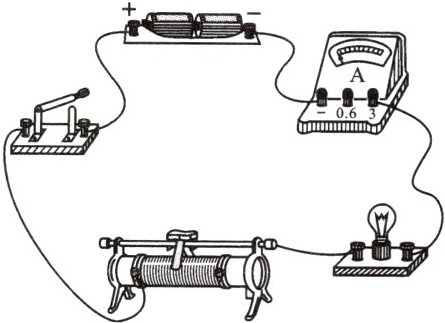

6. 某同学按照下面的实物图使用滑动变阻器改变小灯泡的亮度,并且用电流表测量电路中的电流。

(1) 连接电路时,开关应该断开。
(2) 接通电路前应将滑动变阻器的滑片放在最右端(选填“最左端”或“最右端”),这样操作的目的是保护电路。
(3) 若该同学要使小灯泡由暗变亮,则他应将滑片向左(选填“左”或“右”)移动。
(4) 若另一个同学在做实验时发现无论向哪边移动滑片灯泡的亮度都不变,并且电流表的示数始终很小,则最有可能的原因是滑动变阻器接入电路的是下面两个接线柱。

答案： （1)断开 （2)最右端 保护电路（3)左 （4)滑动变阻器接入电路的是下面两个接线柱
