《2025年课堂点睛九年级物理上册人教版宁夏专用》

1. 串联电路中电源两端电压等于各用电器两端电压之和,用符号表示时可以写成U=U₁+U₂+…+Uₙ。

答案： 之和 U=U₁+U₂+…+Uₙ

2. 并联电路中各支路用电器两端电压相等且等于电源电压,用符号表示时可以写成U=U₁=U₂=…=Uₙ。

答案： 相等 电源电压 U=U₁=U₂=…=Uₙ

1. 小希用如图所示电路“探究串联电路的电压特点”。

(1) 在拆接电路时,开关 S 必须断开。
(2) 实验中最好选择规格不同(选填“相同”或“不同”)的小灯泡。
(3) 测出灯$ L_1 $两端的电压后,小希断开开关 S,准备拆下电压表,改接在 B、C 之间。小明认为这样做太麻烦,只需将与 A 点相连的导线改接到 C 点即可。小希认为小明的办法是错误的,原因是电压表的正、负接线柱接反了。

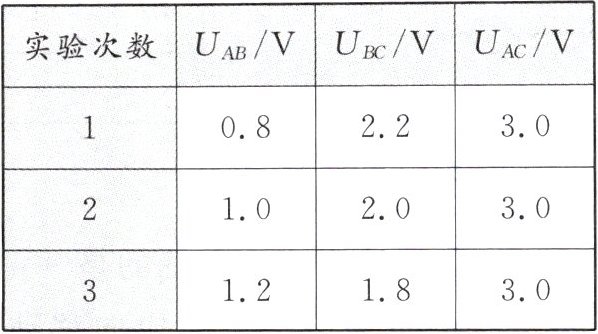

(4) 经过多次实验,将得到的数据记录在表中,分析实验数据,可得到串联电路的电压特点是U_AC=U_AB+U_BC(用公式表示)。

(5) 小希进行多次实验的目的是避免偶然性,便于找到普遍规律。

答案：
(1)断开
(2)不同
(3)电压表的正、负接线柱接反了
(4)U_AC=U_AB+U_BC
(5)避免偶然性,便于找到普遍规律

2. 在如图所示电路中,闭合开关后,电压表$ V_1 $的示数为 2.5V,V 的示数为 4.5V,则电路的电源电压为4.5V,灯$ L_2 $两端电压为2V。

答案： 4.5 2

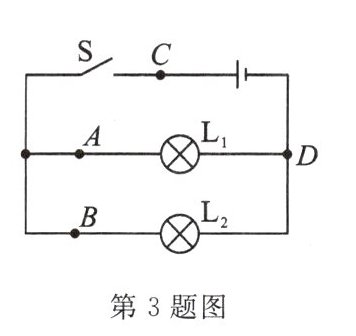

3. 在“探究并联电路电压的特点”实验中,小明同学按如图所示电路图连接电路时,开关应处于断开(选填“断开”或“闭合”)状态,应将电压表并联(选填“并联”或“串联”)接入电路中。实验

中

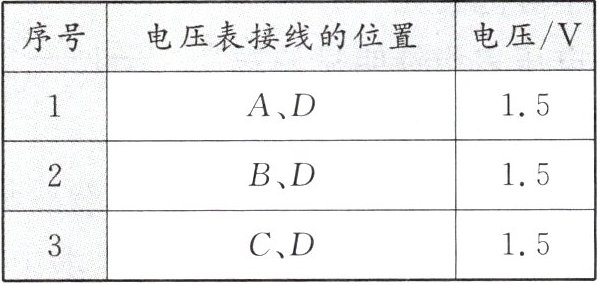

应选择规格不同(选填“相同”或“不同”)的两只小灯泡。下表为小明同学记录的实验数据,分析比较实验数据及相关条件,可得出的初步结论是并联电路中电源电压与各并联支路的电压相等。

答案： 断开 并联 不同 并联电路中电源电压与各并联支路的电压相等
