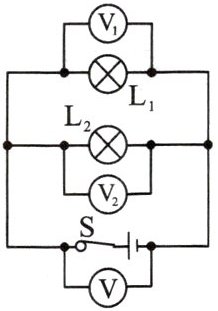

4. 如图所示电路,电压表$ V_2 $的示数为 6V。则下列说法中正确的是 (A)

$A. V_1 $示数为$ 6V$　　

$B. V_1 $示数大于$ 6V$　　

$C. V $示数小于$ 6V$　　


$D. V $示数大于$ 6V$　　

答案： A

5. 如图所示,在“探究串联电路中电压的规律”时,小雨同学用电压表测出 ab、bc、ac 两端的电压分别为$ U_{ab}= 3V,$$U_{bc}= 3V,$$U_{ac}= 6V,$在表中记录数据后,下一步应该做的是 (D)

A.整理器材,分析数据,得出结论
B.对换$ L_1 $和$ L_2 $的位置,再测出一组电压值
C.改变电源电压,再测出几组电压值
D.换用不同规格的小灯泡,再测出几组电压值

答案： D

6. 如图所示,电源电压保持不变,当开关$ S_1 $闭合$,S_2 $断开时,电压表示数为 4V；当开关$ S_1 $断开$,S_2 $闭合时,电压表示数为 6V,则$ L_1 $和$ L_2 $两端电压分别是 (A)

A.4V 和 2V
B.2V 和 6V
C.4V 和 6V
D.2V 和 4V

答案： A

7. 某电路中只有两盏电灯且都能发光,用电压表分别测量它们两端的电压,结果电压不相等,由此判断两盏电灯的连接方式是 (B)
A.一定是并联
B.一定是串联
C.串联、并联都有可能
D.无法判断

答案： B

8. 每个节日小彩灯要求的工作电压是 3V,要把它们接在 36V 的电路中且都能够按要求工作,至少要串联12个节日小彩灯。

答案： 串 12

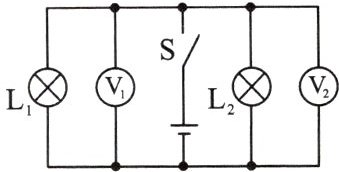

9. 如图所示电路中,闭合开关 S 后,电压表$ V_1 $的示数为 4.5V,则电压表$ V_2 $的示数是4.5V,电源电压是4.5V。

答案： 4.5 4.5

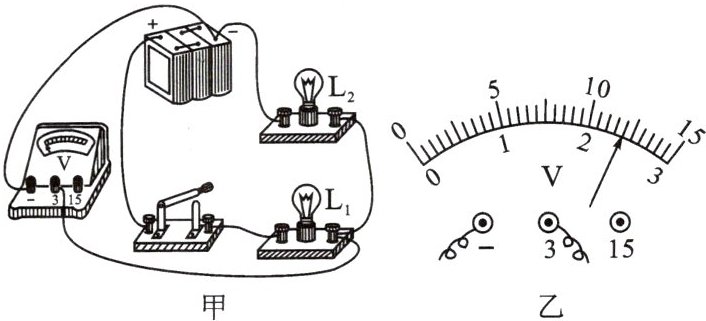

10. 如图甲所示电路中,电压表测量的是L₂(选填$“L_1”$或$“L_2”)$两端的电压,电压表的示数如图乙所示,若电源电压为 6V,则灯$ L_1 $两端电压为3.6V。

答案： L₂ 3.6

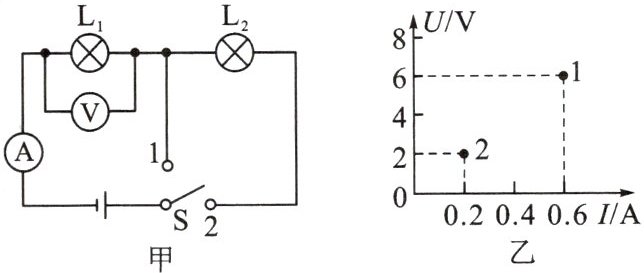

11. 如图甲所示,当开关 S 由接 1 转换到接 2 时,电压表与电流表的示数变化如图乙所示,则开关 S 接 2 时$,L_2 $两端的电压是4V,电源电压是6V,通过$ L_1、$$L_2 $的电流相等(选填“相等”或“不相等”)。

答案： 4 6 相等

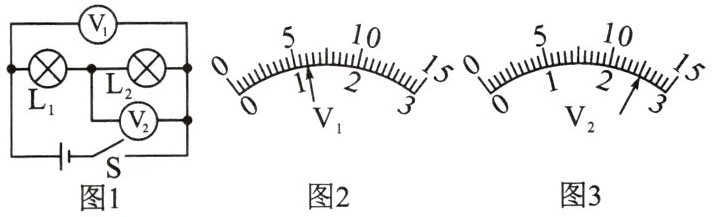

12. [科学推理]如图 1 所示的电路中,当开关闭合后$,V_1 $和$ V_2 $的示数分别如图 2 和图 3 所示。则小灯泡$ L_1 $两端的电压是3.5V,小灯泡$ L_2 $两端的电压是2.5V。

答案： 3.5 2.5
