《2025年课堂点睛九年级物理上册人教版宁夏专用》

7. 下列关于电压的说法中正确的是(A)
A.电压是使自由电荷发生定向移动形成电流的原因
B.电压只能使自由电子发生定向移动
C.家庭电路的电压为 110V
D.在任何情况下,一节干电池的电压都是 1.5V

答案： A

8. 如图所示电路中,a、b 是电表,要使开关闭合时两灯均发光,则(C)

A.a、b 都是电流表
B.a、b 都是电压表
C.a 是电流表,b 是电压表
D.a 是电压表,b 是电流表

答案： C

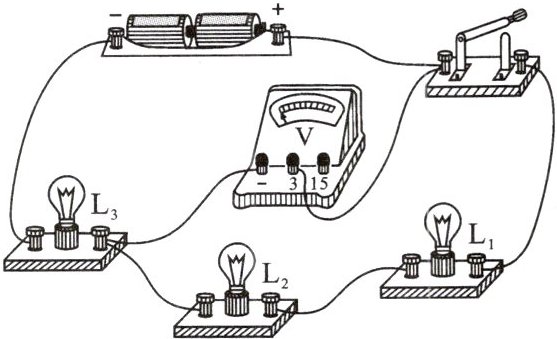

9. 在如图所示的电路中,开关闭合后电压表测量的是(B)

$A. L_1 $两端的电压　　


$B. L_1 $和$ L_2 $两端的电压　　


C. 电源两端电压


$D. L_3 $和电源两端电压　　

答案： B

10. 若将完好的电流表、电压表、小灯泡连接成如图所示的电路,各处接触良好。当开关 S 闭合后,会出现(C)

A.电流表指针明显偏转
B.小灯泡发光
C.电压表指针明显偏转
D.电池被烧坏

答案： C

11. 如图所示,在烧杯中加入盐水,然后将连在电压表上的铜片和锌片插入盐水中,这样就制成了一个盐水电池。观察电压表的接线和指针偏转情况可知：锌片是盐水电池的负(选填“正”或“负”)极,电池的电压是0.6V。

答案： 负 0.6

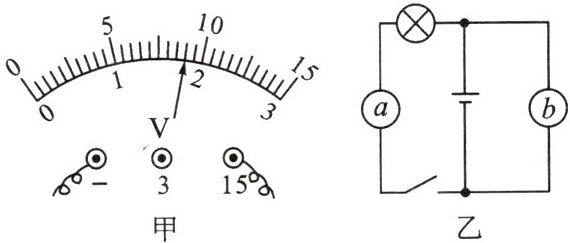

12. 某电表指针指到如图甲所示位置时,示数是9V；若把这个表接在图乙所示电路中使用,应接在b(选填“a”或“b”)处。

答案： 9V b

13.(易错题)如图所示电路,闭合开关 S,先用电压表测出$ L_1 $两端的电压。再测$ L_2 $两端电压时,只将电压表接 A 点的一端改接在 C 处,这种接法不正确(选填“正确”或“不正确”),理由是电压表的正、负接线柱接反了。

答案： 不正确 电压表的正、负接线柱接反了

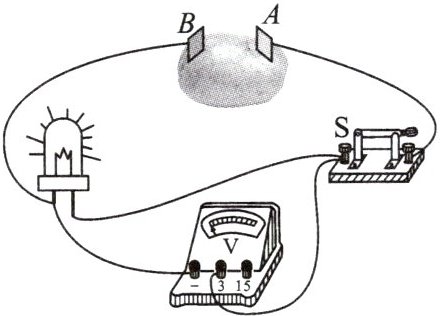

14. [科学探究]如图所示,小明将 A、B 两种不同的金属片分别插入土豆,制成“土豆电池”,闭合开关 S,发光二极管发光,电压表有示数。以下关于电路的理解,说法正确的是(B)

A.金属片 B 是电源的正极
B.电流从“电池”的 A 金属片流出
C.若发光二极管断路,则电压表没有示数
D.若断开开关,A、B 两金属片间没有电压

答案： B
