《2025年课堂点睛九年级物理上册人教版宁夏专用》

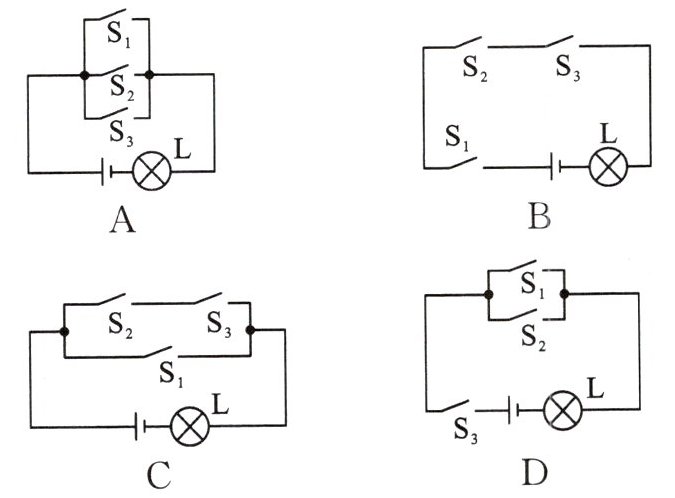

6. (枣庄市中考)常用智能手机是通过指纹开关 $ S_{1} $ 或密码开关 $ S_{2} $ 来解锁的,若其中任何一种方式解锁失败后,锁定开关 $ S_{3} $ 均会断开而暂停手机解锁功能,开关 $ S_{3} $ 将在一段时间后自动闭合而恢复解锁功能。若用灯泡 $ L $ 发光模拟手机解锁成功,则图中符合要求的模拟电路是(D)

答案： D

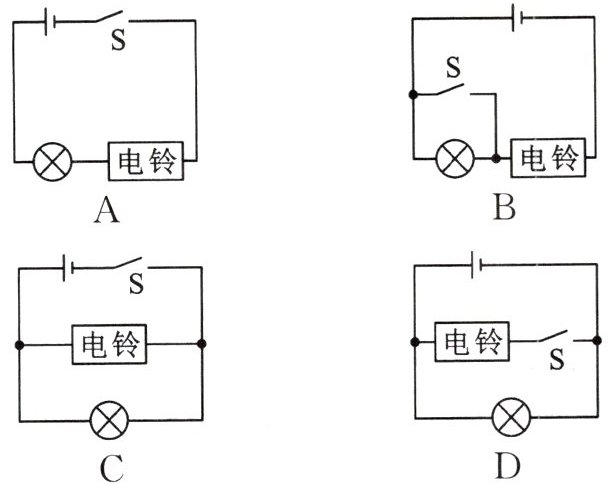

7. (天津市中考)某兴趣小组要为居家老人设计一个“应急呼叫器”电路,要求：开关断开时,电灯和电铃均不工作；开关闭合时,灯亮铃响,即使电灯因断路不亮,电铃仍可工作。如图所示的电路中,符合设计要求的是(C)

答案： C

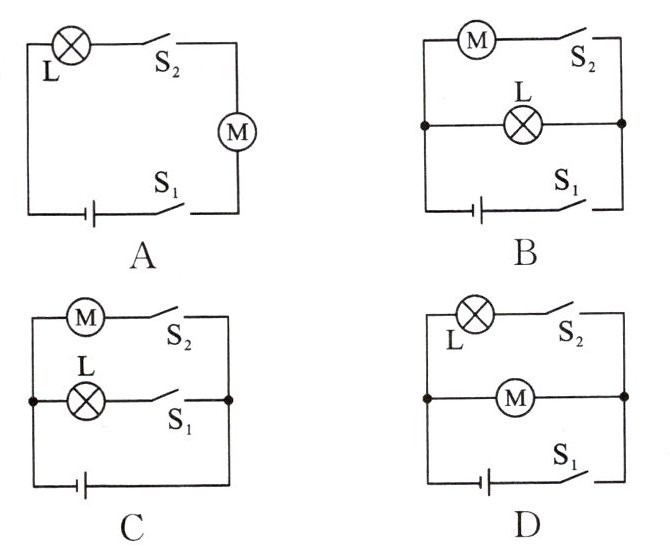

8. (南充市中考)某校科创小组为“共享助力车”的安全头盔设计以下方案：扫码成功后开关 $ S_{1} $ 闭合,指示灯 $ L $ 亮；从车头取出头盔并戴上后,头盔内遥控设备遥控 $ S_{2} $ 闭合,电动机通电工作；扫码且戴头盔才能骑行。下列电路符合以上设计要求的是(B)

答案： B

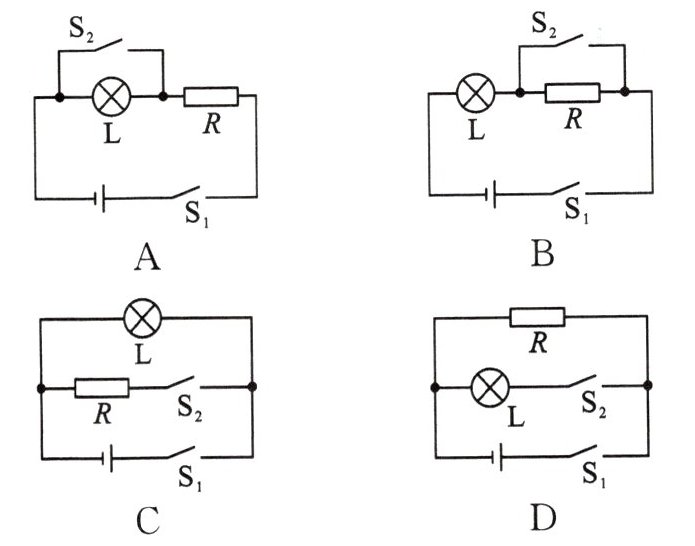

9. (烟台市中考)为了交通安全,驾驶员必须系好安全带。某汽车厂家为了提醒驾驶员系好安全带,做了如下设计：驾驶员坐上驾驶座位未系安全带时,开关 $ S_{1} $ 闭合,提示灯亮；系上安全带后,开关 $ S_{2} $ 也闭合,提示灯灭。下列所示的四个选项中,$ R $ 为定值电阻,符合电路设计要求的是(A)

答案： A

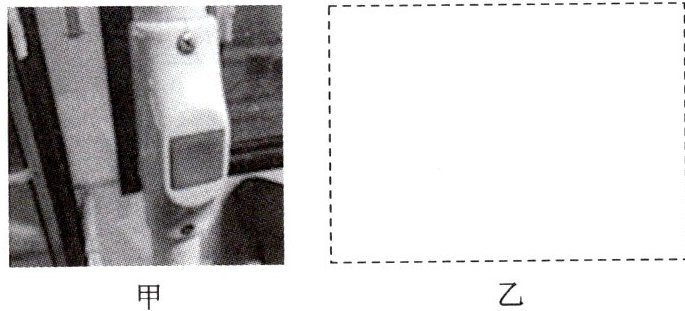

10. “低碳生活,绿色出行,首选公交。”公交车后门左右扶杆上各装有一个红色按钮(如图甲所示),每一个按钮相当于一个开关。当乘客按下任一按钮,驾驶台上的指示灯都亮,提醒司机有乘客要下车。请你根据上述信息在图乙中画出其电路图。

答案：
解:如图所示
