《2025年课堂点睛九年级物理上册人教版宁夏专用》

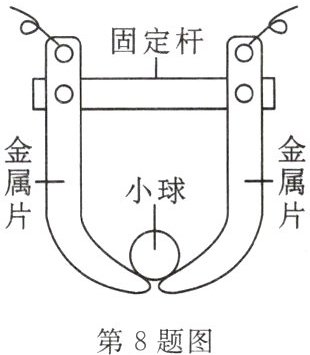

8. 如图所示是取暖器中的一个自动保护装置,当取暖器不慎被碰发生倾斜或倾倒时,小球就会向一侧滚动使电路断开,起到保护作用。由此判断,这个保护装置在取暖器电路中的作用相当于 (C)

A.用电器
B.电源
C.开关
D.导线

答案： C

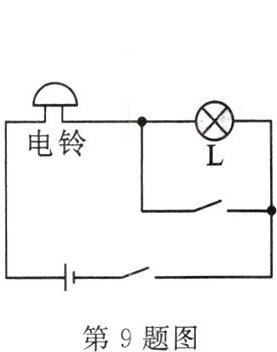

9. 电路如图所示,闭合所有开关后,下列分析正确的是 (C)

A.小灯泡亮,电铃响
B.小灯泡亮,电铃不响
C.小灯泡不亮,电铃响
D.小灯泡不亮,电铃不响

答案： C

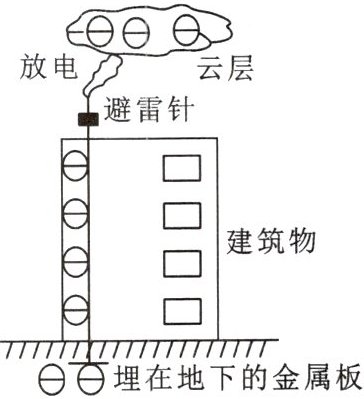

10. (广州市中考)如图,带负电的云层靠近建筑物上的避雷针时,向避雷针剧烈放电形成雷电,下列说法正确的是 (D)

A.云层带负电是由于失去了大量正电荷
B.云层带负电是由于摩擦创造了负电荷
C.放电时电荷从避雷针向云层方向移动
D.放电时电流方向是从避雷针流向云层

答案： D

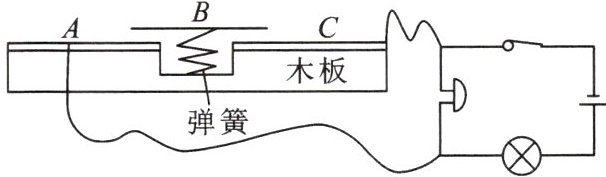

11. [模型建构]如图是具有报警功能的文物展示台,该展示台由木板、弹簧、金属片 $A$、$B$、$C$ 和报警电路组成,其中,弹簧上的金属片 $B$ 相当于开关,当把物品放在展示台上时,金属片 $B$ 在弹力作用下与金属片 $A$、$C$ 接触,这时灯亮(选填“亮”或“不亮”),电铃不响(选填“响”或“不响”)。

答案： 开关　亮　不响

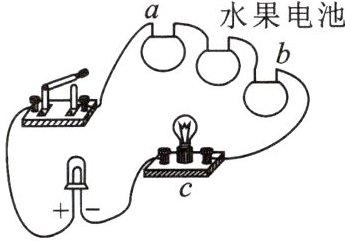

12. 如图是一个完整的电路,闭合开关,发光二极管和小灯泡都能发光,根据发光二极管的单向导电性,可以判断出电路中的电流方向,从而分析可知水果电池的a(选填“$a$”或“$b$”)端是正极,导线 $bc$ 中自由电子的移动方向是由b向c(选填“由 $b$ 向 $c$”或“由 $c$ 向 $b$”)。

答案： 单向导电　a　由b向c

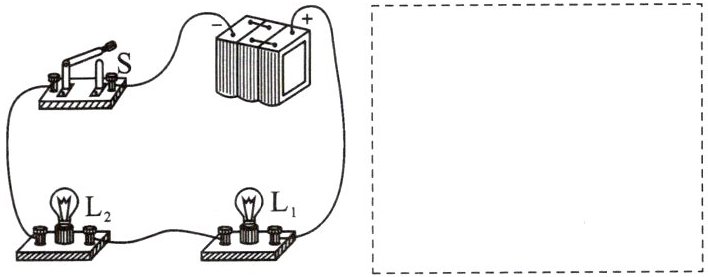

13. 在虚线框内画出如图所示实物电路对应的电路图。

答案：
解:如图所示

14. [科学推理]如图所示,某同学将一张细条状铝箔纸的两端分别压在干电池的正、负极上,发现铝箔纸发热并燃烧。关于该实验的分析正确的是 (D)

A.实验时干电池的正极与正极相连
B.用普通纸代替铝箔纸也能燃烧
C.该电路出现了断路
D.该实验能说明短路带来的危害

答案： D
