《2025年课堂点睛九年级物理上册人教版宁夏专用》

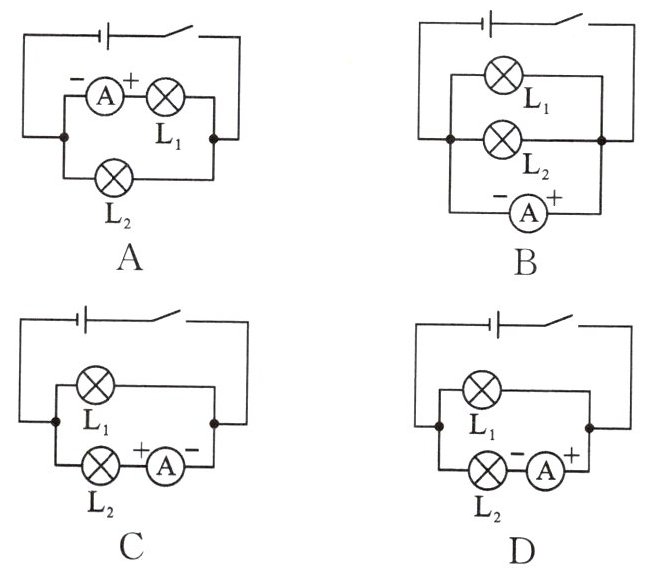

7. 能正确测量通过灯泡$L_2$电流的是(D)

答案： D

8. 如图所示,一位同学连接电路时把电流表并联在灯泡$L_1$两端。闭合开关后,下列对各元件状况的判断正确的是(A)

A.灯$L_1$不亮
B.灯$L_2$不亮
C.电流表无示数
D.电池被烧坏

答案： A

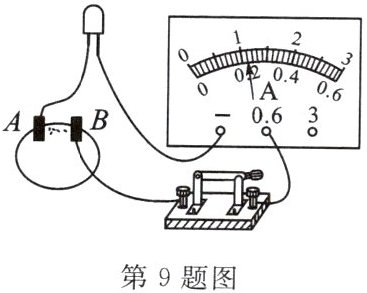

9. 利用水果可以制作电池。小丽同学将自制的橘子电池与电流表连接后,闭合开关,电流表的指针偏转情况如图所示,则该橘子电池的A端为负极,此时通过二极管的电流约为0.22A。

答案： 负　0.22

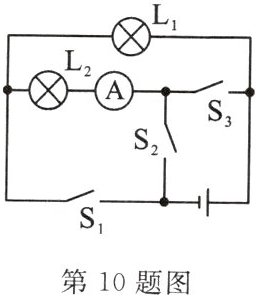

10. 如图所示,若要将两灯变为并联电路,则应该闭合开关$S_{1}$、$S_{3}$,此时电流表测的是$L_{2}$(选填$“L_1”“L_2”$或$“L_1$和$L_2”)$的电流。

答案： $S_{1}$、$S_{3}$　$L_{2}$

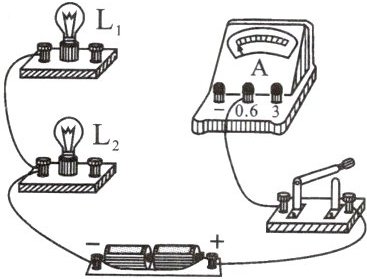

11. (贵州省中考)如图所示实物电路,请用笔画线代替导线按要求完成电路连接。要求：两灯并联,电流表测通过灯$L_1$的电流,开关控制整个电路,导线不能交叉。

答案：
解:如图所示

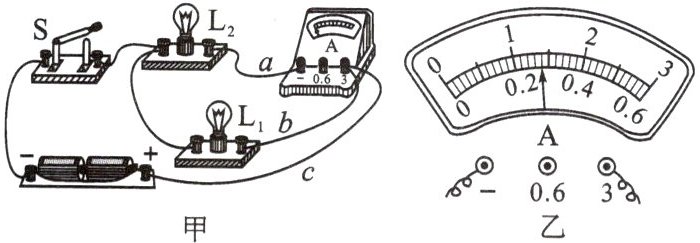

12. [科学探究]如图甲所示是用电流表测量电流的实物连接图,请按要求回答问题。

(1) 在连接电路时,开关应处于断开状态。
(2) 图甲中电流表测量的是通过灯泡$L_{2}$的电流。
(3) 小明同学连接好电路后,闭合开关,发现电流表指针快速向右大幅度偏转,他赶快断开开关,发生这种现象的原因可能是$L_{2}$短路。
(4) 纠正错误后,电流表的示数如图乙所示,则电流表测出的电流是1.4A。
(5) 如果要用电流表测量通过干路的电流,且只允许移动一根导线,则应将导线b的右端接在电流表的−接线柱上。

答案：
(1)断开　
(2)$L_{2}$　
(3)$L_{2}$短路　
(4)1.4　
(5)b　−
