《2025年课堂点睛九年级物理上册人教版宁夏专用》

1. 串联电路中,电流处处相等。

答案： 处处相等

2. 并联电路中,干路中的电流等于各支路中的电流之和。

答案： 各支路中的电流之和

知识点1 串联电路的电流规律
1. 节日彩灯上串联着20只小灯泡,如果电源插头处电流为200mA,那么通过每只小灯泡的电流为(B)

A.10mA
B.0.2A
C.180mA
D.4A

答案： B

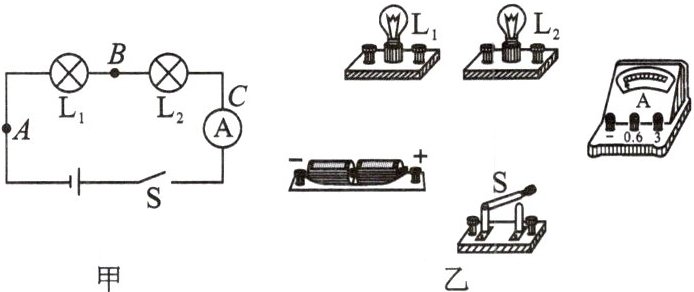

2. 如图甲是某同学探究“串联电路中电流的规律”的实验电路图,乙图是所给的实验器材。

(1)实验中,选择的两个小灯泡的规格应该是不相同(选填“相同”或“不相同”)的。
(2)请你帮这位同学按图甲的电路图连接图乙中的实物图。在连接实物电路时,开关应断开。

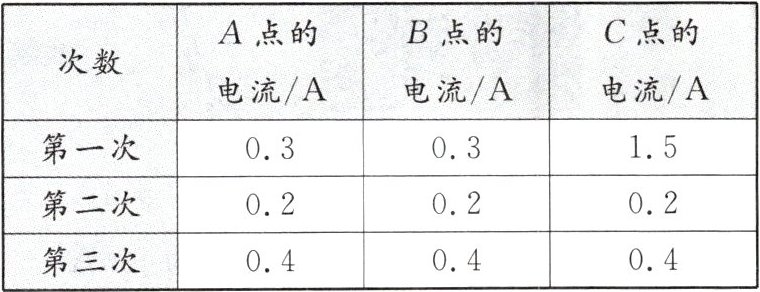

(3)正确连接电路以后,下表是该同学实验中测得的数据。表格中第一次测量的数据中有一个电流值明显有误,造成错误的原因是电流表接的是小量程，却按大量程读数了。

(4)实验结论：串联电路中的电流处处相等。

答案：
(1)不相同
(2)断开
(3)电流表接的是小量程，却按大量程读数了
(4)串联电路中的电流处处相等

知识点2 并联电路的电流规律
3. 小桂和小林在“探究并联电路中电流的规律”的实验中：

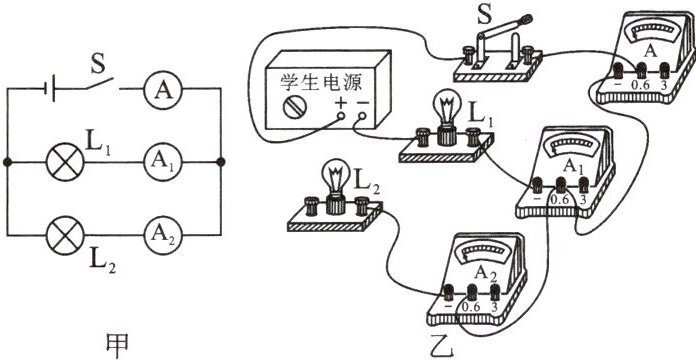

(1)他们按如图甲的电路图连接电路,在图乙的实物图中还差一根导线没有连接,请在图中画出这根导线。
(2)在实验过程中$,L_2$突然熄灭$,L_1$亮度不变,电路可能出现的故障是$L_2$断路。

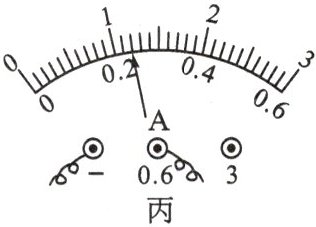

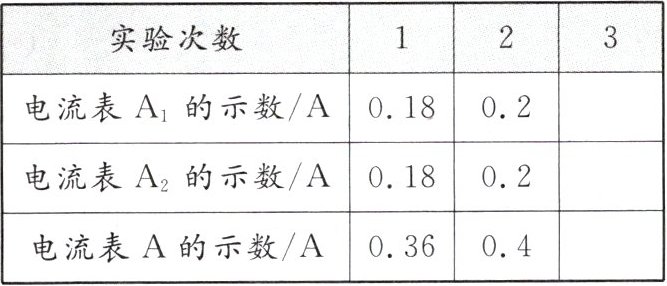

(3)排除故障后,用电流表测出通过$L_1、$$L_2$和干路的电流,记录如下表,第3次实验时电流表$A_1$指针指在如图丙的位置,其读数应为0.24A。小桂分析实验数据后得出结论：并联电路中干路电流等于各支路电流之和,且各支路电流相等。小林认为小桂的结论可能不正确,为了验证这个结论是否正确,他们应该更换规格不同(选填“相同”或“不同”)的灯泡再次实验。


(4)本实验要进行多次实验的目的是寻找普遍规律。
(1)解:如图所示

答案：
(1)解:如图所示
(2)断
(3)0.24 不同
(4)寻找普遍规律
