《2025年课堂点睛九年级物理上册人教版宁夏专用》

1. 探究电流与电压的关系
(1) 实验方法：控制电阻不变,改变电阻两端的电压。
(2) 变阻器的作用：保护电路和改变定值电阻两端的电压。
(3) 实验结论：在电阻一定的情况下,导体中的电流跟导体两端的电压成正比。

答案： 1.
(1)电阻　
(2)保护电路　改变定值电阻两端的电压　
(3)电阻　正比

2. 探究电流与电阻的关系
(1) 实验方法：保持电压不变,换用不同阻值的定值电阻。
(2) 变阻器的作用：保护电路和控制电阻两端电压不变。
(3) 实验结论：在电压一定的情况下,导体中的电流跟导体的电阻成反比。

答案： 2.
(1)电压　
(2)保护电路　控制电阻两端电压不变　
(3)电压　反比

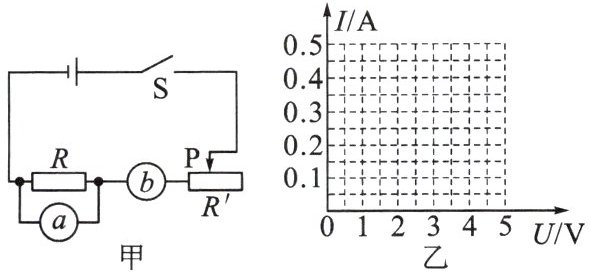

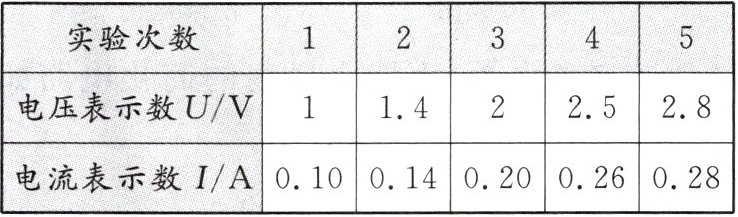

1. 小明设计了如图甲所示的电路“探究电流与电压的关系”,通过实验记录了如表的数据,请你回答下列问题：


(1) 图甲的电路图中,$a$为______表。
(2) 根据表中数据在图乙中画出电阻$R的I-U$关系图像。
(3) 分析得出的结论是______。为了使实验结论更具有普遍性,接下来的操作是______。

答案：
1.
(1)电压　
(2)解:如图所示
　 。　　
(3)当导体的电阻一定时，通过导体的电流与导体两端的电压成正比　更换不同的定值电阻，重复多次测量

2. (威海市中考改编)在探究“电流与电阻的关系”实验中,电源电压恒为$9V$,滑动变阻器规格为“$50Ω$ $2A$”。

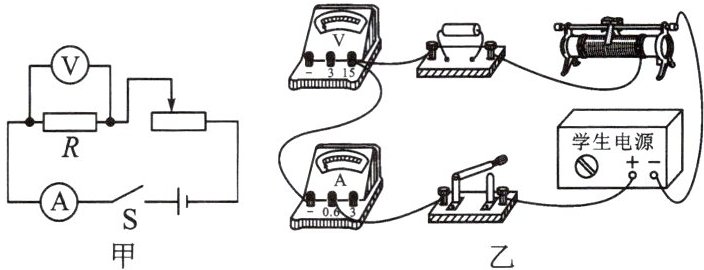

(1) 根据图甲所示的电路图,请用笔画线代替导线,将图乙所示的实物图连接完整(导线不允许交叉)。

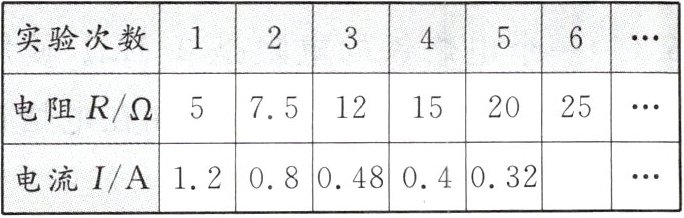

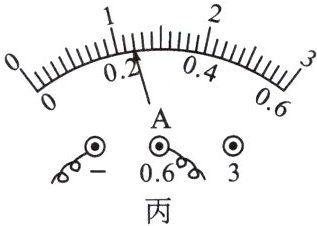

(2) 实验中,更换不同的定值电阻后,都需要调节滑动变阻器,其目的是______,实验数据如表所示,其中第$6$次实验中电流表示数如图丙所示,其读数为______$A$。

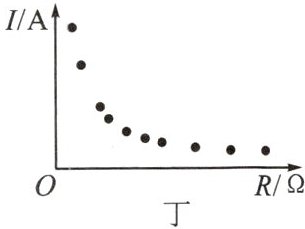

(3) 在如图丁所示坐标系中已经描出所有实验数据对应的点,请绘出图像,分析并得出结论：______。

答案：
2.
(1)解:如图所示
　　
(2)保持定值电阻两端电压不变　0.24　
(3)图略;在电压一定的情况下，通过导体的电流与导体的电阻成反比
