《2025年课堂点睛九年级物理上册人教版宁夏专用》

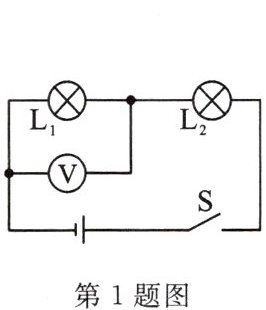

1. (烟台市中考)如图所示,电源电压保持不变,闭合开关后发现电压表无示数,假设电路中只有一个元件发生故障,则故障的原因可能是(D)

A.开关短路
B.灯泡$L_{2}$短路
C.灯泡$L_{1}$断路
D.灯泡$L_{2}$断路

答案： D

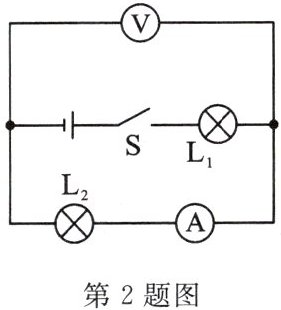

2. (达州市中考)如图所示电路,闭合开关后,整个电路正常工作。其中一盏灯突然熄灭,两只电表示数均变大,则该电路可能发生的故障为(A)

A.$L_{1}$短路
B.$L_{2}$短路
C.$L_{1}$断路
D.$L_{2}$断路

答案： A

3. 如图所示的电路中,小灯泡$L_{1}$、$L_{2}$规格相同,闭合开关$S$后,发现$L_{1}$不亮,$L_{2}$亮。此电路的故障可能是(C)

A.灯$L_{1}$短路
B.灯$L_{2}$短路
C.灯$L_{1}$断路
D.开关$S$接触不良

答案： C

4. 如图所示,闭合开关后,小灯泡$L_{1}$、$L_{2}$均正常发光,过一会儿发现有一个小灯泡熄灭,而电流表的示数不变。则电路中出现的故障可能是(B)

A.灯$L_{1}$断路
B.灯$L_{2}$断路
C.灯$L_{1}$短路
D.灯$L_{2}$短路

答案： B
