《2025年课堂点睛九年级物理上册人教版宁夏专用》

1. 在电路中,电压是形成电流的原因。电源是提供电压的装置。电压通常用字母U表示。

答案： 电压 电源 U

2. 电压的基本单位是伏特,简称伏,符号是V。常用单位还有千伏(kV)、毫伏(mV)。换算关系是 1kV=$10^{3}$V,1V=$10^{3}$mV。

答案： 伏特 伏 V $10^{3}$ $10^{3}$

3. 电压表在电路图中的符号为Ⓥ；学生实验用电压表的两个测量范围分别为0～3V 和0～15V,对应的分度值分别为0.1V 和0.5V。

答案： Ⓥ 0～3 0～15 0.1 0.5

4. 电压表的使用方法：(1)并联在电路中；(2)电流从正接线柱流人,负接线柱流出；(3)被测电压不能超过所选量程；(4)能直接接在电源两极上,此时测的是电源电压。

答案： 并 正 负 不能 能

1. 下列关于电压的说法中,不正确的是(D)
A.电压是使电路中形成电流的原因
B.电路中有电流时,电路两端一定有电压
C.干电池、蓄电池都是提供电压的装置
D.电路两端有电压时,电路中一定有电流

答案： D

2. 下列各物理量的估测,最符合生活实际的是(B)
A.台灯正常工作的电流约 2A
B.一节新干电池的电压是 1.5V
C.对人体安全的电压是 36V
D.我国家庭电路的电压是 380V
知识点 2 电压的测量

答案： B

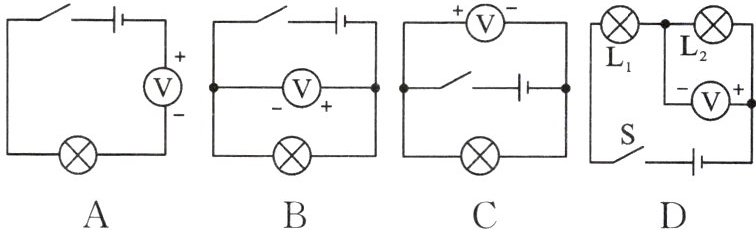

3. 下列电路中,电压表连接正确的是(C)

答案： C

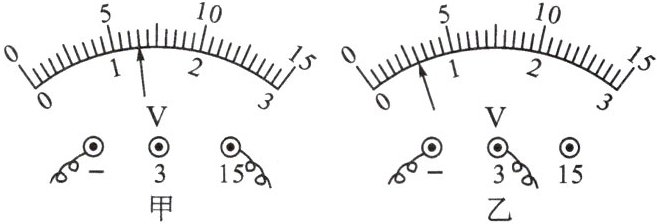

4. 如图是用电压表测量电压时接线柱的选用和刻度盘的示意图。

(1)图甲中,电压表选用的测量范围是0～15V,电压表的示数是6.5V。
(2)图乙中,电压表选用的测量范围是0～3V,电压表的示数是0.6V。

答案：
(1)0～15 6.5
(2)0～3 0.6

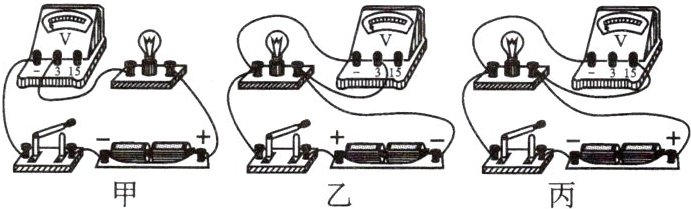

5. 如图所示是用电压表测量小灯泡两端电压的三种情景,结合电压表使用说明,指出三图在电压表的使用中的错误。

(1)图甲：电压表与灯泡串联了。
(2)图乙：电压表正、负接线柱接反了。
(3)图丙：电压表选用的量程过大。

答案：
(1)电压表与灯泡串联了
(2)电压表正、负接线柱接反了
(3)电压表选用的量程过大

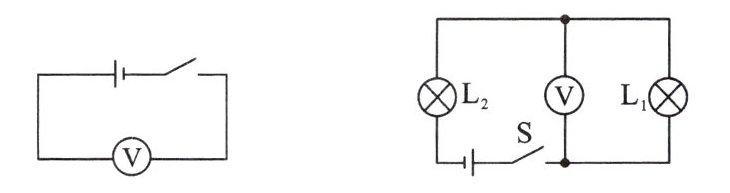

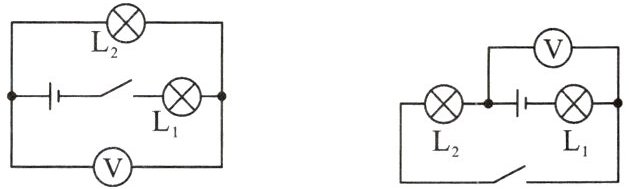

6. 在横线上写出下列电路图中,开关闭合后电压表的测量对象。(均选填“电源电压$”“L_1 $两端电压”或$“L_2 $两端电压”)
电源电压
$L_{1}$ 两端电压

答案： 电源电压 $L_{1}$ 两端电压 $L_{2}$ 两端电压 $L_{2}$ 两端电压
