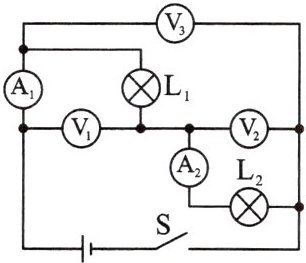

6. (南充市中考) 如图所示,开关 $S$ 闭合后,电流表 $A_1$、$A_2$ 的示数分别为 $I_1$、$I_2$,电压表 $V_1$、$V_2$、$V_3$ 的示数分别为 $U_1$、$U_2$、$U_3$,$L_1$ 的电阻小于 $L_2$ 的电阻,则下列关系中正确的是 (C)

A.$I_1 ＞ I_2$
B.$U_1 ＞ U_2$
C.$U_1 + U_2 = U_3$
D.$U_1 = U_2 = U_3$

答案： C

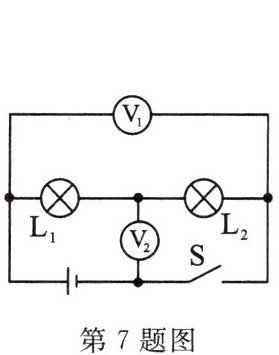

7. (烟台市模拟) 如图所示,电源电压不变,闭合开关 $S$,电压表 $V_1$ 的示数为 $6V$,电压表 $V_2$ 的示数为 $2V$。下列说法中正确的是(D)

A.$L_1$ 两端电压为 $2V$
B.电源两端电压为 $4V$
C.断开开关,只将电压表 $V_2$ 换成电流表,则 $L_1$ 与 $L_2$ 串联
D.断开开关,将两个电压表都换成电流表,则 $L_1$ 与 $L_2$ 并联

答案： D

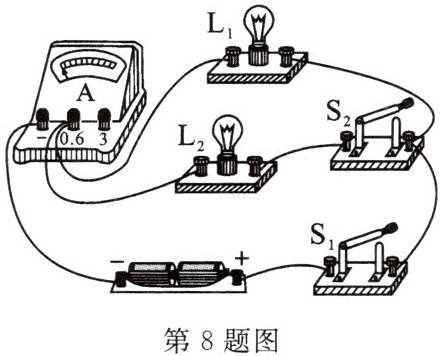

8. (陕西省中考) 如图,电源电压不变。闭合开关 $S_1$ 和 $S_2$,小灯泡 $L_1$ 和 $L_2$ 均正常发光,电流表有示数。下列分析正确的是 (B)

A.小灯泡 $L_1$ 和 $L_2$ 串联
B.若断开开关 $S_2$,电流表示数会变小
C.若小灯泡 $L_1$ 比 $L_2$ 亮,原因是小灯泡 $L_1$ 两端的电压比 $L_2$ 两端的电压大
D.若只闭合开关 $S_2$,电路中只有小灯泡 $L_2$ 发光

答案： B

9. (广东省中考) 探究串联电路中电压的规律。

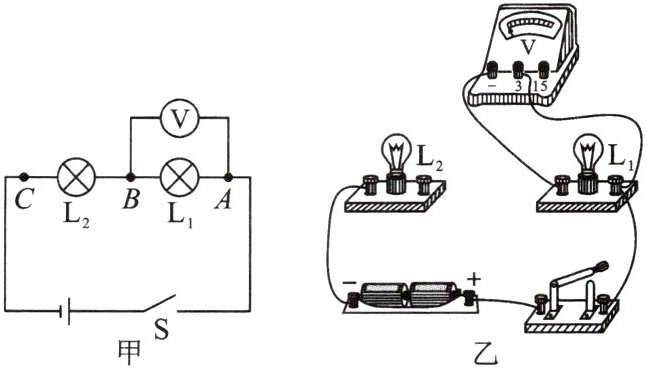

(1) 根据如图甲所示的电路图,用笔画线代替导线将图乙所示电路连接完整。
(2) 连接电路时,开关应处于______状态。正确连接电路后,闭合开关,若灯 $L_2$ 断路,则 $L_1$ 两端______(选填“有”或“无”)电压。

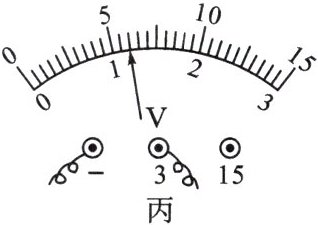

(3) 用电压表分别测出电压 $U_{AB}$、$U_{BC}$ 和 $U_{AC}$ 其中测 $U_{AB}$ 时,电压表的示数如图丙所示,示数为______$V$。接着更换不同规格的灯泡并多次实验,数据记录见表。

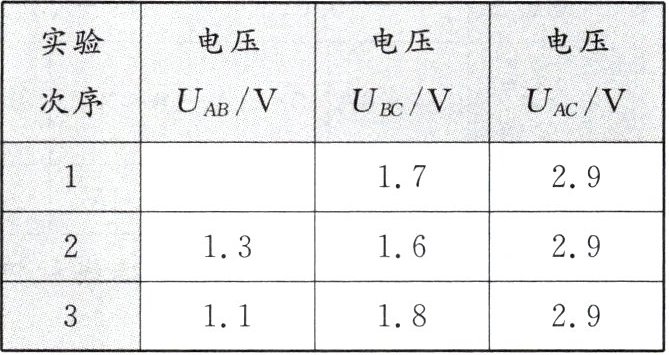

① 分析表中数据,得到初步结论：串联电路电源两端的总电压等于各部分电路两端电压______。
② 为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验。此外,还可以______。

答案：

(1)解:如图所示　　　　　　　
(2)断开 无
(3)1.2 ①之和 ②改变电源电压并多次实验
