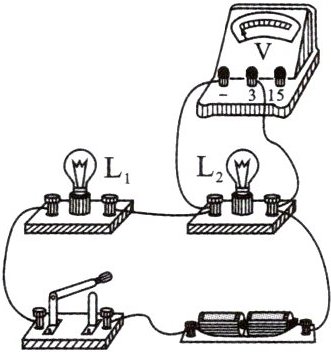

5. (盐城市中考)在探究串联电路电压的特点时,闭合开关,灯泡都不发光,电压表无示数。以下可能的是(B)

A.$L_{1}$短路
B.$L_{1}$断路
C.$L_{2}$短路
D.$L_{2}$断路

答案： B

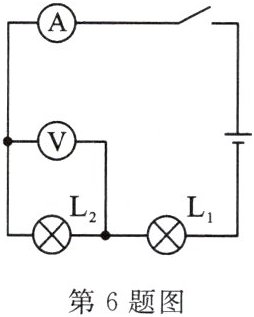

6. 如图所示,若$L_{2}$断路,则闭合开关后会出现的现象是(C)

A.$L_{1}$亮
B.$L_{2}$亮
C.电压表有示数
D.电流表有示数

答案： C

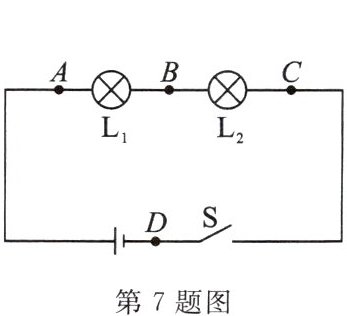

7. 如图所示,小星在探究串联电路电流规律的实验中,闭合开关后,两灯均不亮,他用一个电流表去检测电路故障,发现了故障问题是$L_{2}$断路,检测时不可能出现的现象是(B)

A.当电流表接$A$、$B$两点时两灯均不亮
B.当电流表接$B$、$C$两点时,灯泡$L_{1}$不亮
C.当电流表接$C$、$D$两点时,电流表的示数为$0$
D.当电流表接$A$、$D$两点时,电流表被烧坏

答案： B

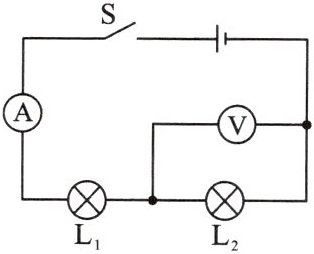

8.在如图所示的电路图中，闭合开关$S$后，灯泡$L_{1}$和$L_{2}$前者亮后者不亮，电压表无示数，其故障原因可能是()


A.$L_{1}$断路,电流表有示数
B.$L_{1}$短路,$L_{2}$断路,电流表有示数
C.$L_{2}$短路,电流表有示数
D.无法确定

答案： C

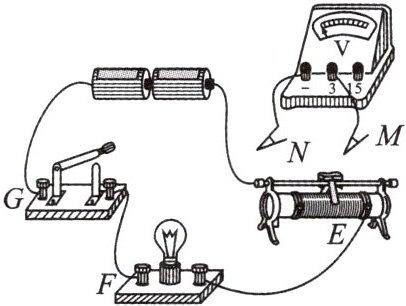

9. 如图,闭合开关,灯泡不亮。在闭合开关且不拆开导线的情况下,将$M$接电源“$+$”极,$N依次试触E$、$F$、$G$接线柱,发现电压表示数前两次为零,第三次接近$3V$。若故障只有一个,则可能是(B)

A.电源没电
B.开关断路
C.灯泡断路
D.灯泡短路

答案： B

10. (福建省中考)如图所示,闭合开关$S$,滑动变阻器滑片$P$移动过程中,灯突然熄灭,电压表和电流表均无示数。若电路中仅有一处故障,则故障不可能是(B)

A.电流表接线松开
B.小灯泡$L$断路
C.滑动变阻器$R$断路
D.开关$S$接触不良

答案： B

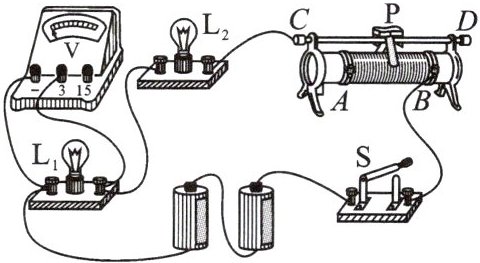

11. 如图所示的电路,闭合开关,观察发现灯泡$L_{1}$亮、$L_{2}$不亮,调节滑动变阻器滑片$P$,灯泡$L_{1}$的亮度发生变化,但灯泡$L_{2}$始终不亮,出现这一现象的原因可能是(A)

A.灯泡$L_{2}$短路了
B.滑动变阻器短路了
C.灯泡$L_{2}$灯丝断了
D.滑动变阻器接触不良

答案： A
