《2025年课堂点睛九年级物理上册人教版宁夏专用》

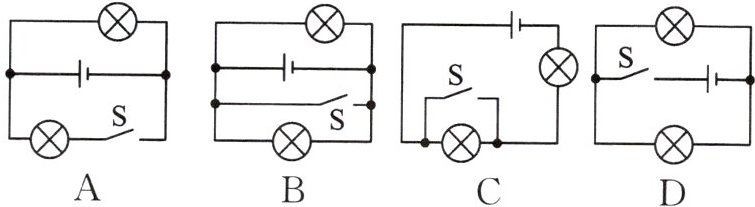

1. 如图所示的四个电路中,开关 $ S $ 闭合后,电源发生短路的是(B)

答案： B

2. 如图所示,下列说法中正确的是(C)

A.闭合 $ S_{2} $,断开 $ S_{1} $、$ S_{3} $ 时,电路是断路
B.闭合 $ S_{1} $、$ S_{2} $、$ S_{3} $ 时,电路是通路
C.闭合 $ S_{1} $、$ S_{2} $,断开 $ S_{3} $ 时,电路是短路
D.闭合 $ S_{1} $、$ S_{3} $,断开 $ S_{2} $ 时,$ L_{2} $ 发光而 $ L_{1} $ 不发光

答案： C

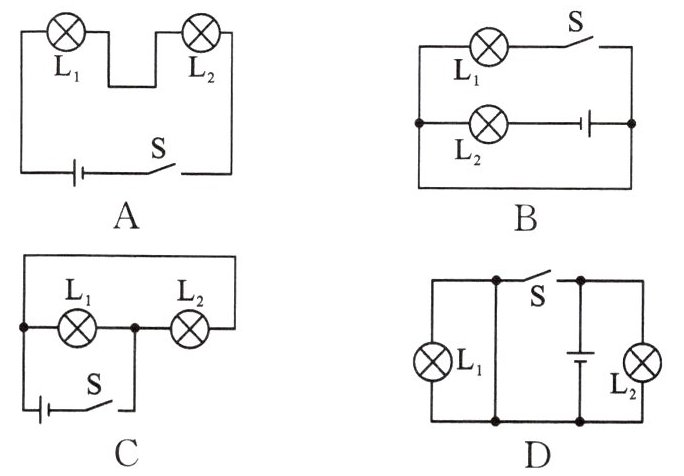

3. 下列选项中,开关 $ S $ 闭合后,两个灯泡串联的是(A)

答案： A

4. 在参观人民检察院未成年人法治教育基地时,小明发现,在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块,与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是(B)
A.两个模块相当于开关,彼此串联
B.两个模块相当于开关,彼此并联
C.两个模块相当于电源,彼此并联
D.两个模块相当于电源,彼此串联

答案： B

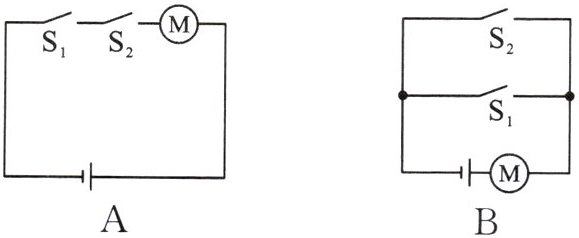

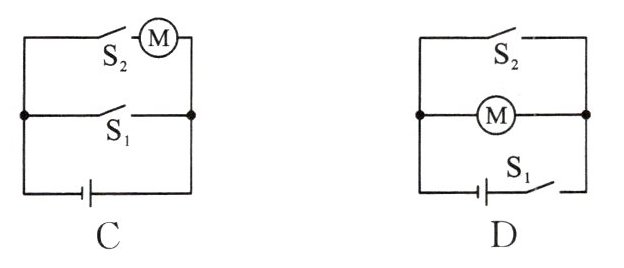

5. (长沙市中考)中国高铁技术世界领先,给人们出行带来极大的便利。乘客进站时,需同时通过身份证验证(相当于闭合 $ S_{1} $)和人脸识别(相当于闭合 $ S_{2} $),方可开启闸机 $ M $。下列电路设计符合要求的是(A)

答案： A
