《2025年我的作业九年级物理下册教科版》

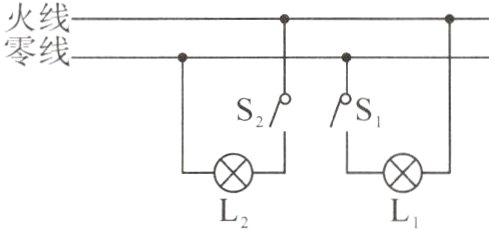

1. (泰安中考)某家庭电路如图所示，下列说法正确的是(　　)

A. 灯泡两端的电压是36V
B. 灯泡L1和L2串联
C. 开关Sl的位置正确
D. 开关S2只控制灯泡L2

答案： D

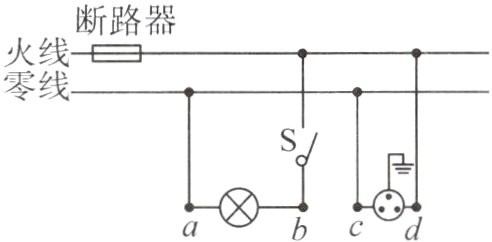

2. (湖州中考)如图是小明家家庭电路的一部分.下列叙述中，错误的是(　　)

A. 开关与灯泡串联
B. 灯泡与插座串联
C. 当开关S断开时，用验电笔分别测试电路中a、b、c、d四处,能使氖管发光的是d处
D. 该插座能将用电器的金属外壳与大地相连

答案： B

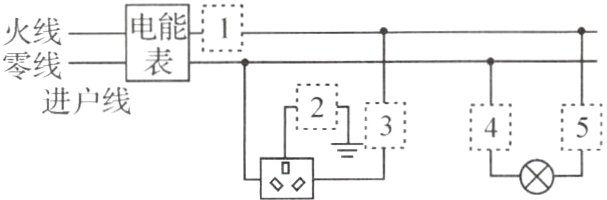

3. (衢州中考)开关是电路的重要元件,既可确保安全用电，又能方便控制电路.学校的STEM课堂上,小科在家庭电路图中设置了五处开关(如图所示).小江觉得该电路设计不合理,因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是(　　)

A. 1、2　　　　　　　　　B. 1、4
C. 2、4　　　　　　　　　D. 3、5

答案： C

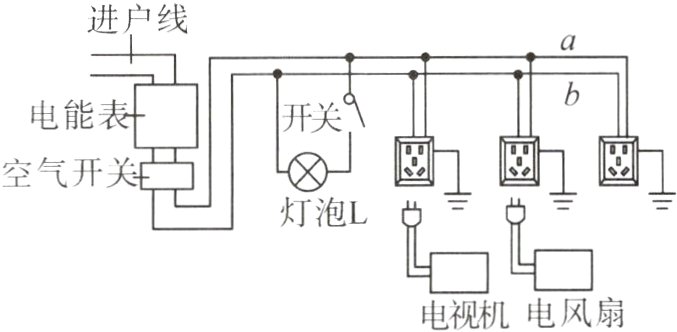

4. (常德中考)如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是(　　)

A. 电能表是测量家庭电路中用电器总功率的仪表
B. a线是零线，b线是火线
C. 开关是串联在火线与灯泡L之间的
D. 电视机与电风扇是串联在电路中的

答案： C

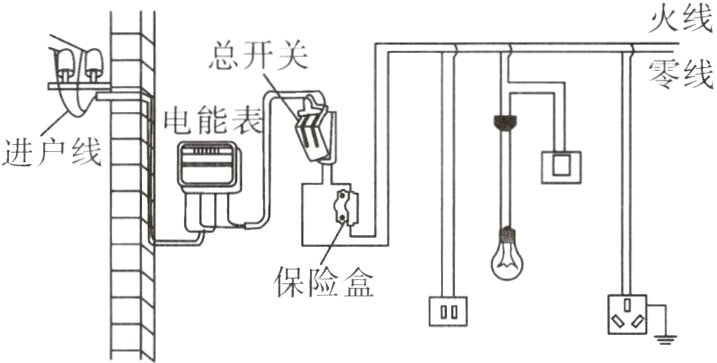

5. (毕节中考)如图是常见的家庭电路.从图中发现:电灯与插座________(选填“串联”或“并联”),开关安装在________(选填“火线”或“零线”)上，三孔插座的上方孔必须与________(选填“火线”“零线”或“地线”)接通.

答案： 并联　火线　地线

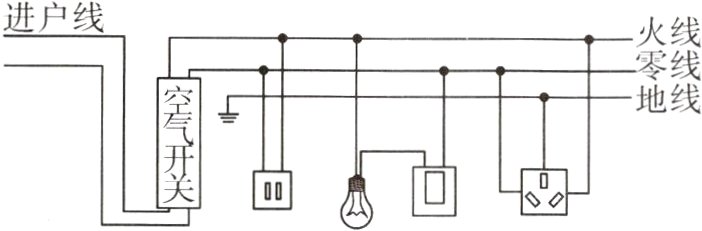

6. (2023.南充中考)如图为某同学设计的部分家庭电路示意图，其中电器元件连接不正确的是(　　)

A. 带开关的灯泡　　　　B. 双孔插座
C. 空气开关　　　　　　D. 三孔插座

答案： A
