《2025年我的作业九年级物理下册教科版》

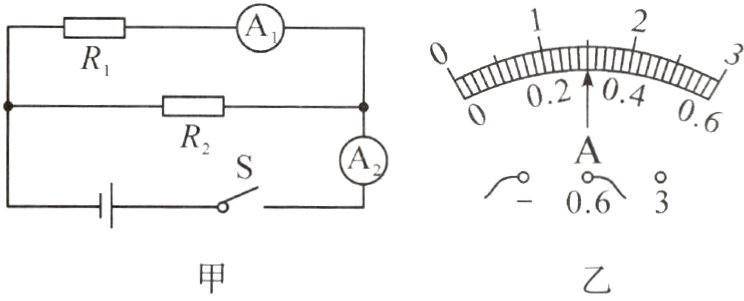

15. (2023.临沂中考)图甲所示电路的电源电压为3V,闭合开关后,两电流表的指针偏转均如图乙所示,则电路的总电阻为____Ω;断开开关后,电阻R的阻值为______Ω

答案： 2　2.5

16. (2023.河南中考)在“测量小灯泡的电阻”实验中,选用的器材有:两节新干电池、额定电压为2.5V的待测小灯泡、滑动变阻器、电流表、电压表、开关和若干导线.
　　　　　
　

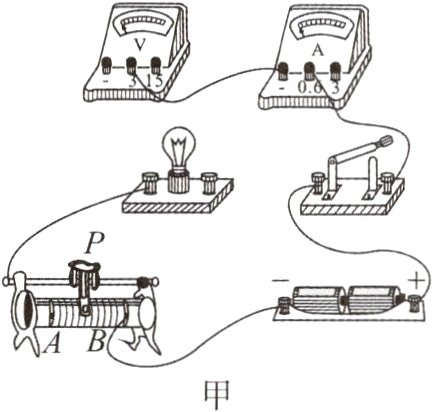

　(1)请用笔画线代替导线，将图甲中的实物电路连接完整.
　(2)正确连接好电路,闭合开关前，滑动变阻器的滑片应置于______(选填“A”或“B")端.
　(3)闭合开关，发现小灯泡不发光,电压表无示数，电流表有示数，造成这一现象的原因可能是______(填字母).
A. 电流表短路　　　B. 小灯泡短路
C. 滑动变阻器开路

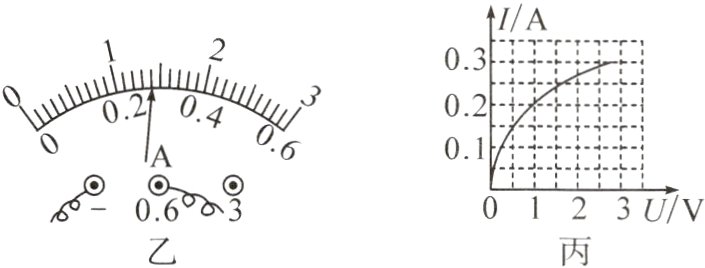

　(4)排除故障后，移动滑片P,某次实验时，电压表的示数为2.5V,电流表的示数如图乙所示，则通过小灯泡的电流为________A,小灯泡正常发光时的电阻约为________Ω(结果保留一位小数).
　(5)经过多次实验，测出并记录多组电压和电流的值,得到小灯泡的I一U图像如图丙所示;通过分析图像，写出一条你发现的结论:______________________________.

答案：

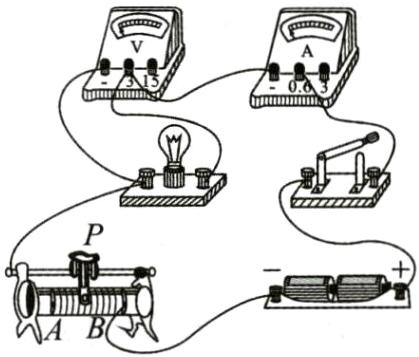

(1)如图所示.
(2)A　
(3)B
(4)0.28　8.9　
(5)小灯泡的电阻随温度的升高而增大

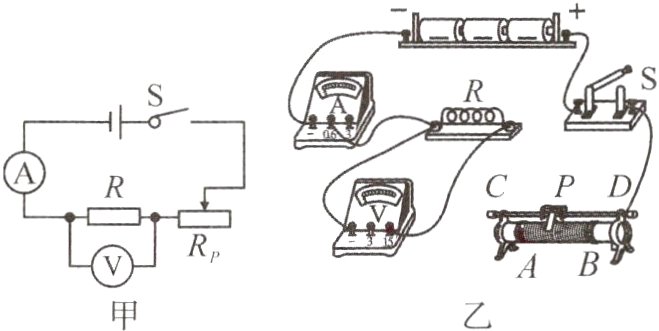

17. (2023.眉山中考)探究“电流与电阻的关系"时，实验器材有:三节新的干电池(电压为4.5V)、电流表、电压表、滑动变阻器(标有“20Ω　2A"字样)、定值电阻4个(5Ω、10Ω、15Ω、20Ω)、开关一个、导线若干.小静等同学设计了如图甲所示的电路图.
　　
　(1)请用笔画线代替导线将图乙中的实物图连接完整，要求:滑片P向右移动时电流表示数变小.
　(2)滑片P位于滑动变阻器阻值最大处，闭合开关，电流表有示数，电压表无示数，则电路故障原因是电阻R________.
　(3)排除故障后，将定值电阻由5Ω更换为10Ω时,应向______(选填“左”或“右”)适当调节滑动变阻器的滑片P,使电压表示数保持3V不变.

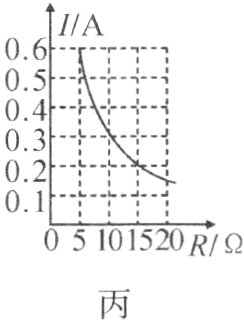

　(4)图丙是根据实验数据画出的定值电阻的I一R图像，由此可得，当电压一定时，
　__________________________
　　　
　(5)小静同学继续探究,再次换接50Ω的定值电阻后,发现无论怎样移动滑片P,都不能使电压表示数达到原来的3V.为了完成这次实验,她采取的措施可行的是____(填字母序号).
A. 调高电源电压
B. 再串联一个10Ω的电阻
C. 将电压表改接到滑动变阻器两端

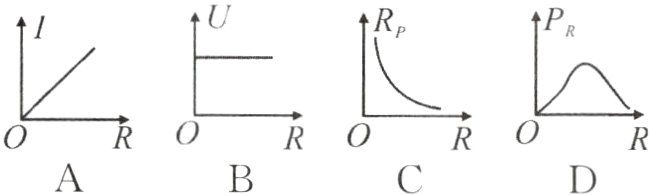

　(6)下列图像中能大致反映本实验各物理量之间关系的是______(填字母序号).
　　
　
A. 电流表示数I与R阻值的关系
　
B. 电压表示数U与R阻值的关系
　
C. 变阻器接入电路阻值Rp与R阻值的关系
D. 电阻R的功率PR与R阻值的关系

答案：

(1)如图所示.
(2)短路　
(3)右　
(4)通过导体的电流与导体的电阻成反比　
(5)B　
(6)B
